Ведь в этом случае за результат, помимо технических специалистов, отвечают квалифицированные рабочие. Монтаж контура заземления и монтаж молниезащиты проводятся надлежащими инструментами. А работоспособность и качество сформированной системы подтверждаются исполнительной документацией.
Как правильно провести монтаж молниезащиты и заземления
Специфика установки и расценки на работы определяются масштабом и сложностью объекта защиты. Монтаж заземления частного дома небольшого размера и защита от молнии могут быть выполнены одним человеком. Но аналогичные мероприятия на крупном промышленном предприятии потребуют усилий профессиональной бригады, ведь цена ошибки может быть слишком высока.
Каким требованиям должны соответствовать работы
Реализация проекта этой инженерной системы подразумевает слаженную работу профессионалов и строгое соблюдение принятых нормативов. Теорию и практику устройства молниеотводов описывают СО 153-34.21.122-2003, РД 34.21.122-87 и ГОСТ Р МЭК 62305-1/2/3/4-2010. В части заземлителей их дополняют ПУЭ 7 и ГОСТ Р 50571.5.54-2013.
Из каких шагов состоит монтаж молниезащиты

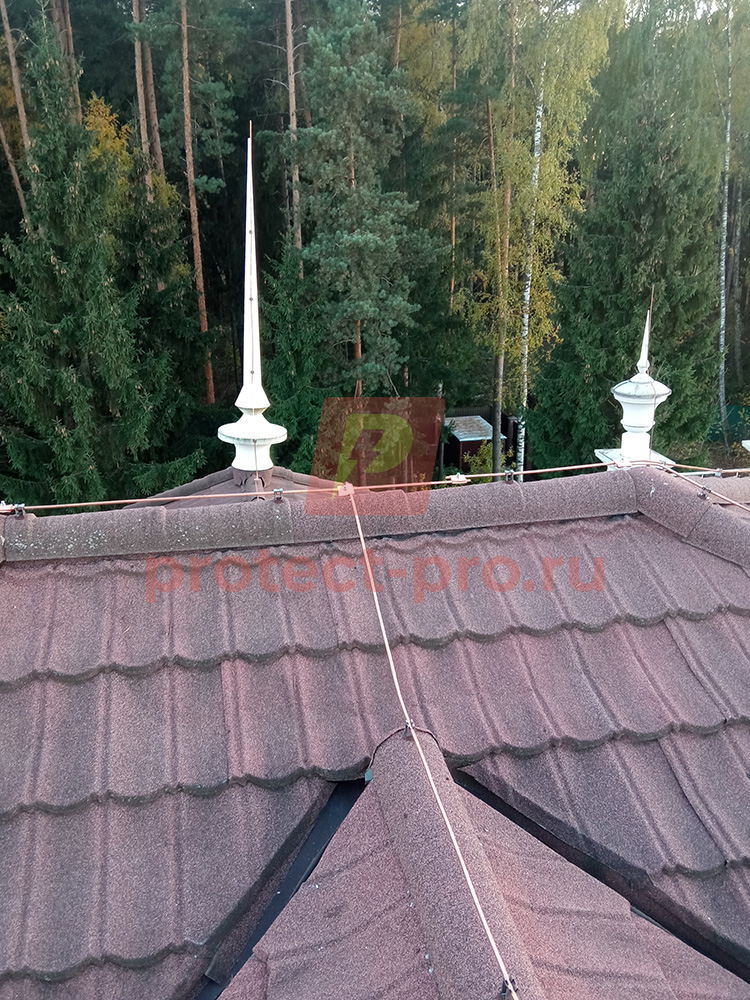

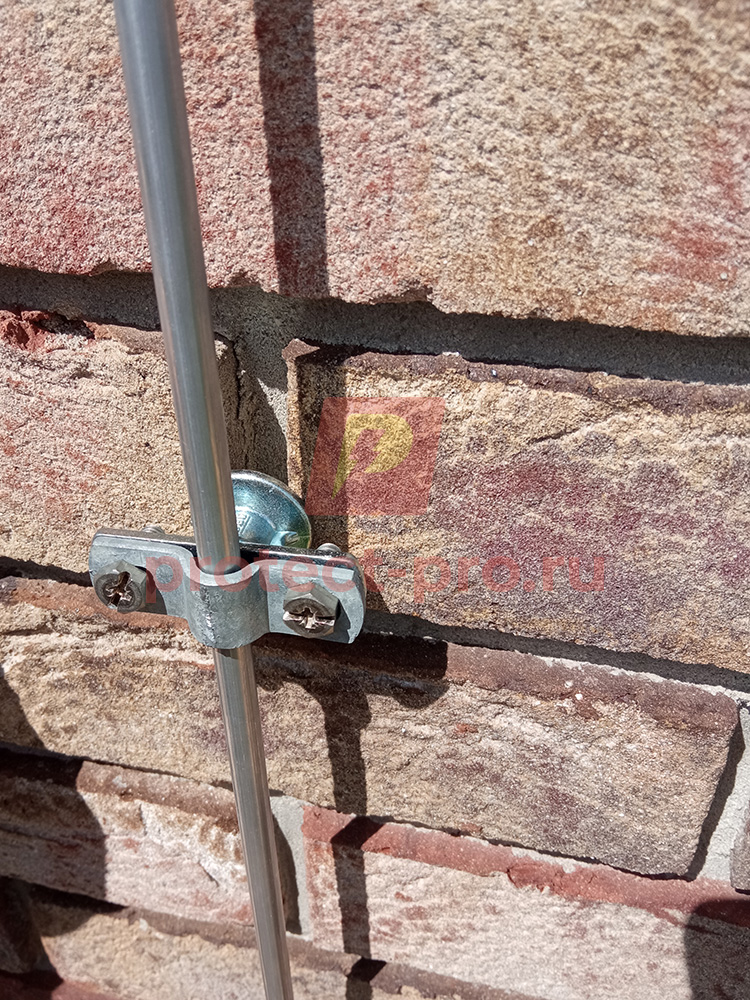

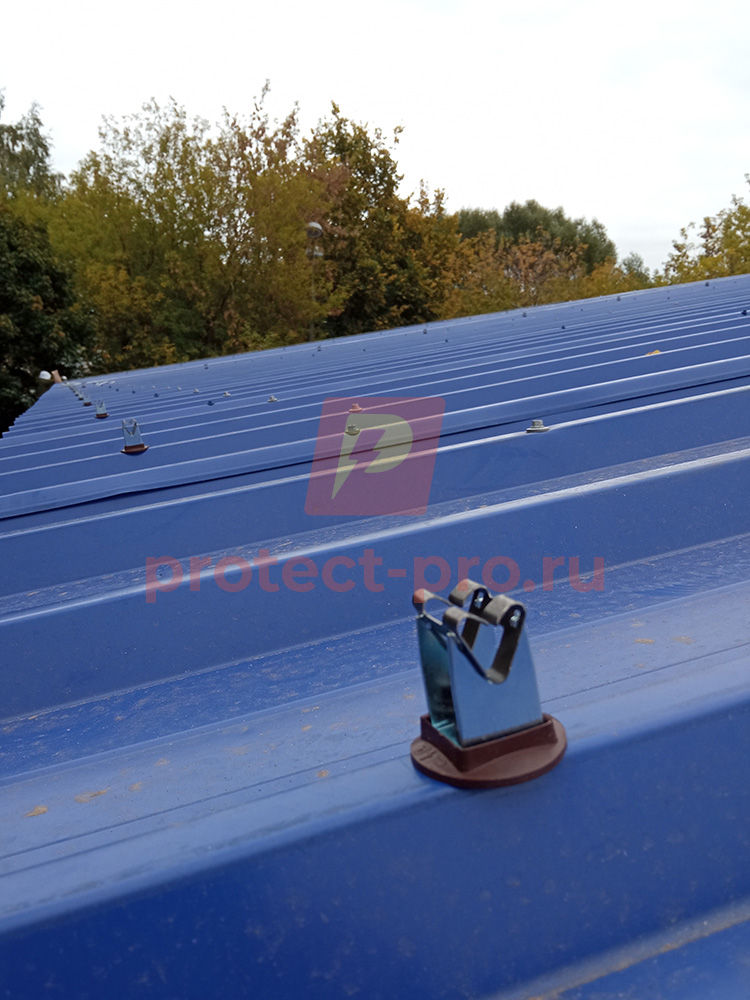

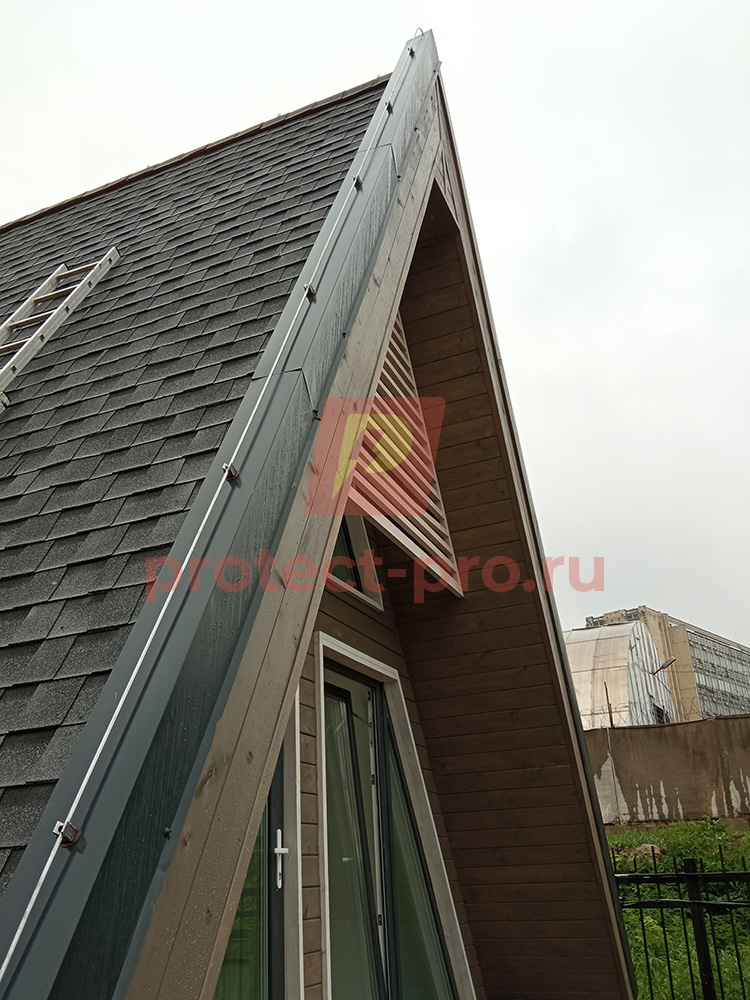

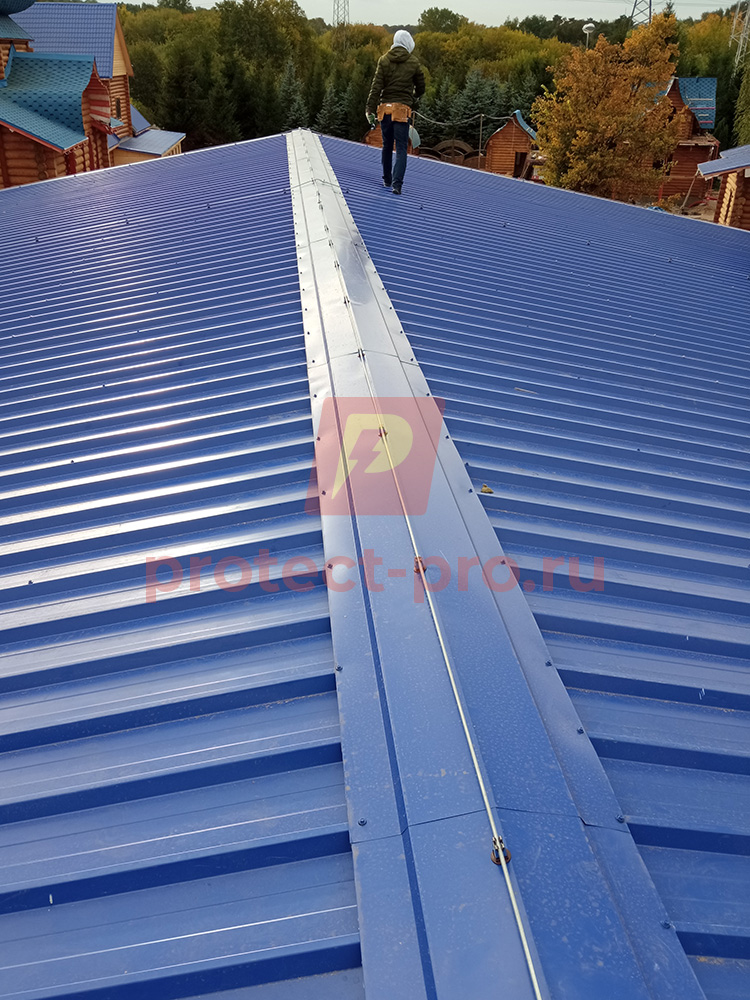

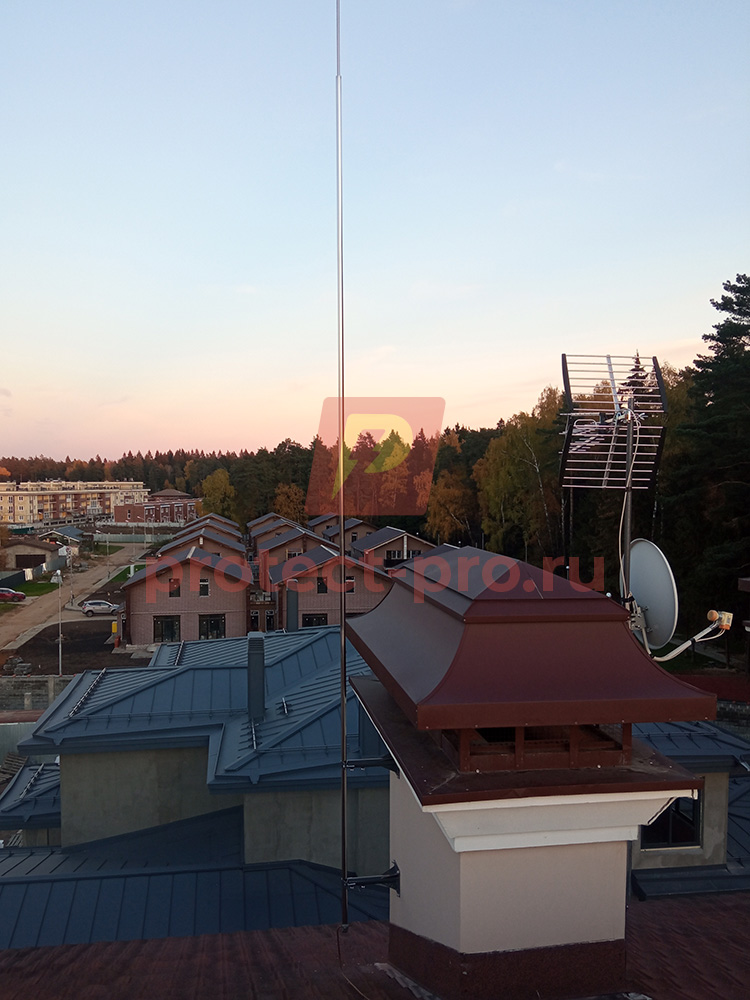

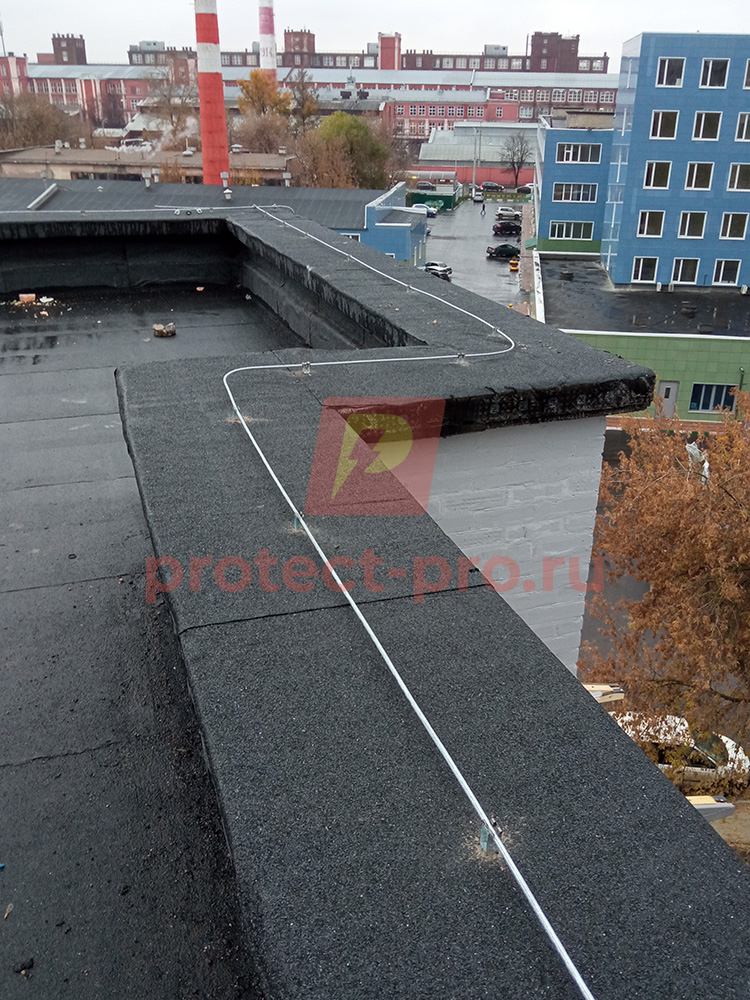

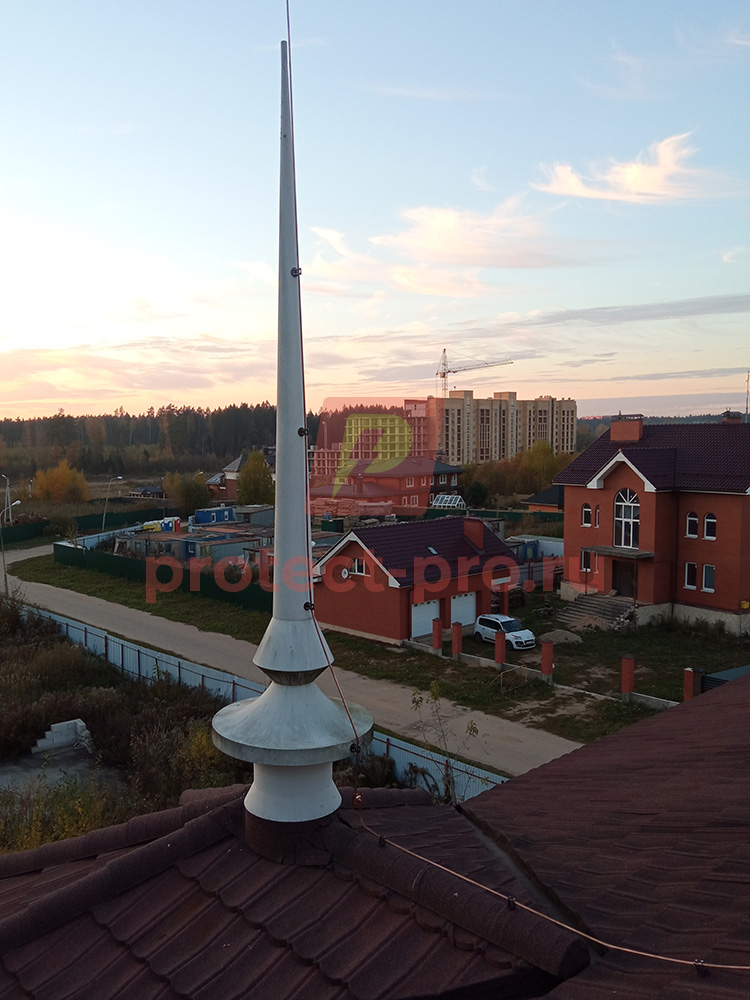

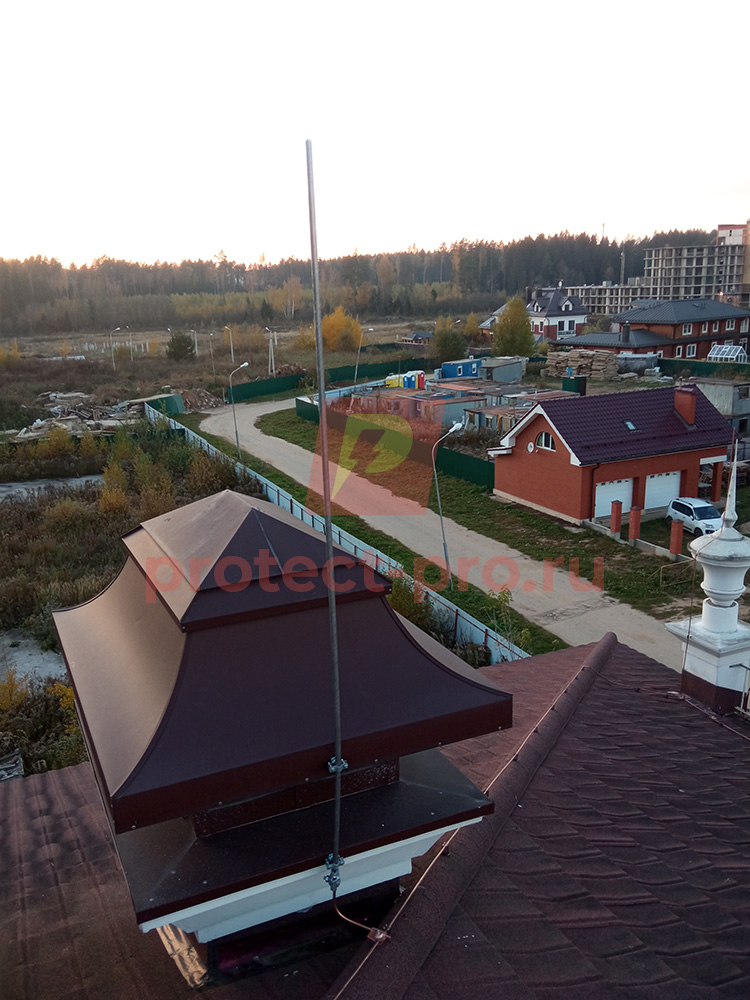

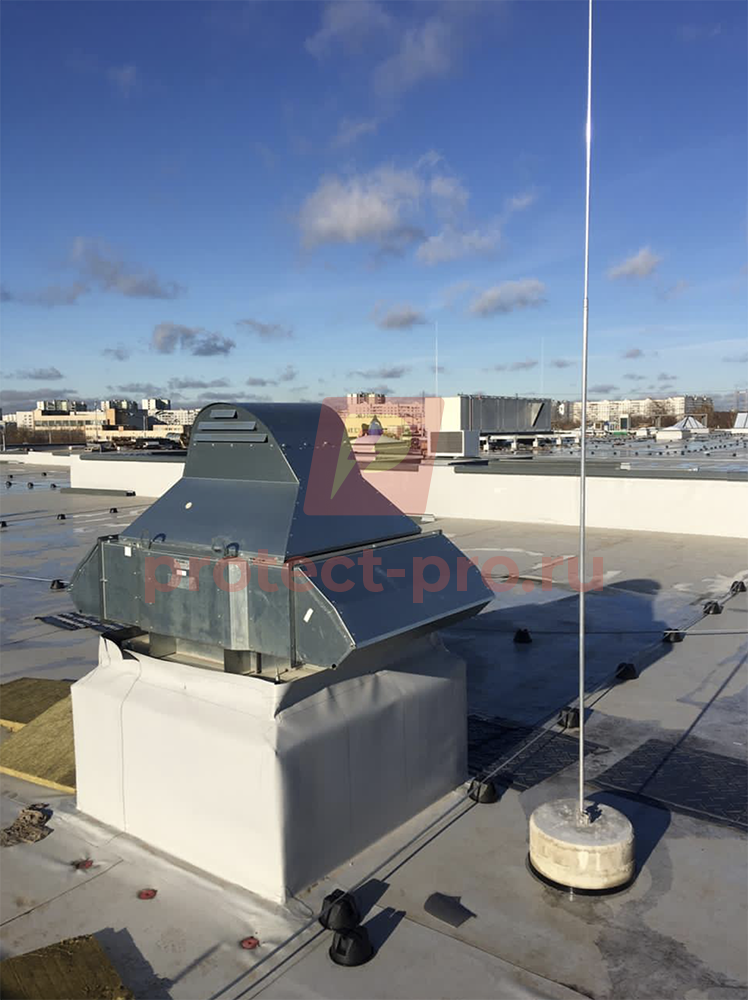

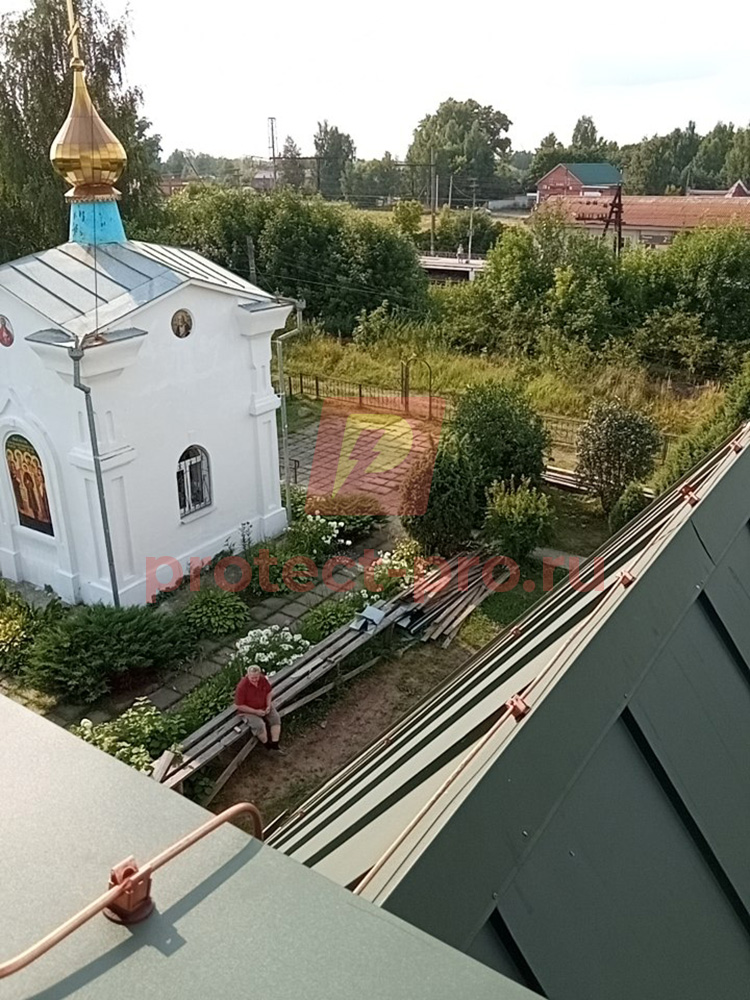

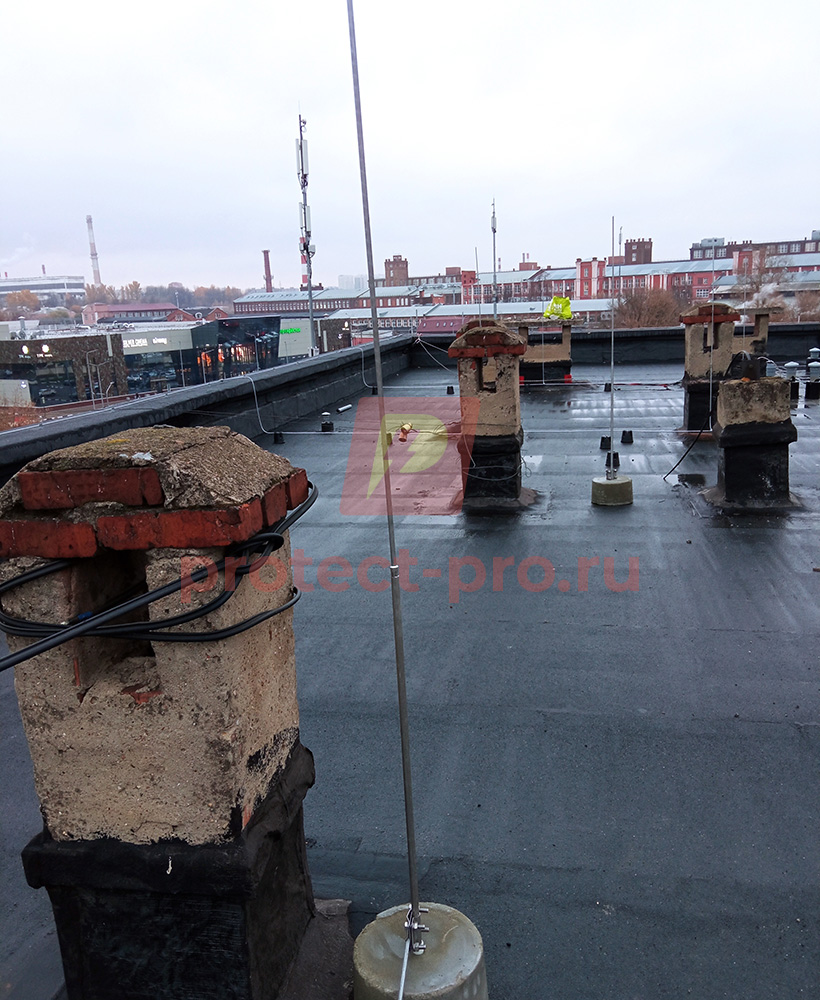

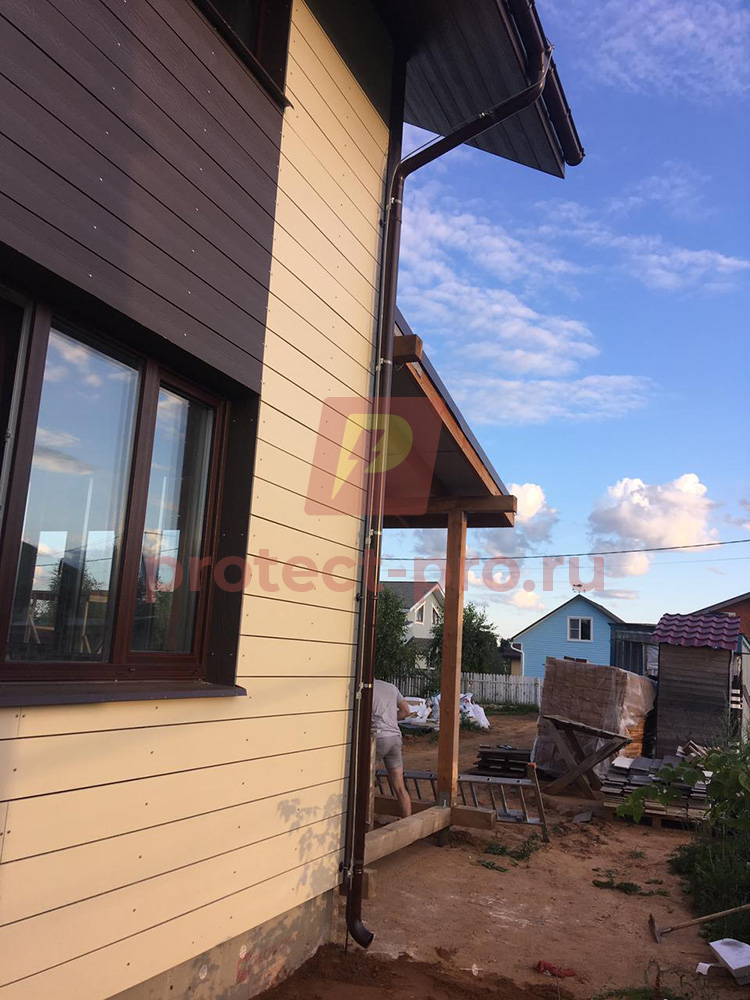

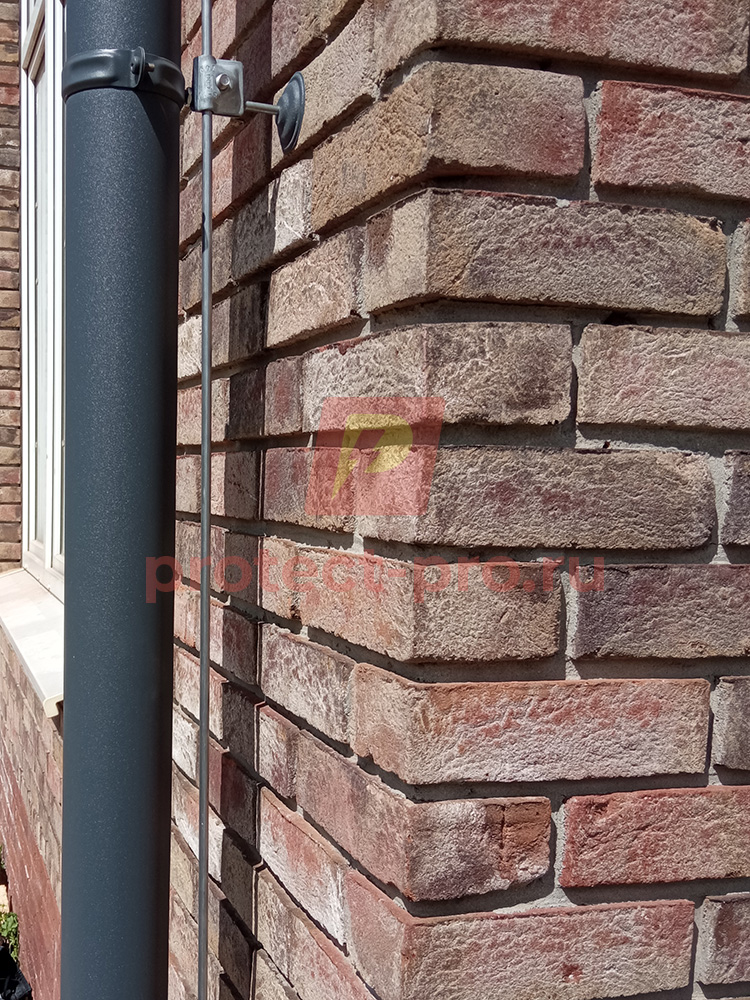

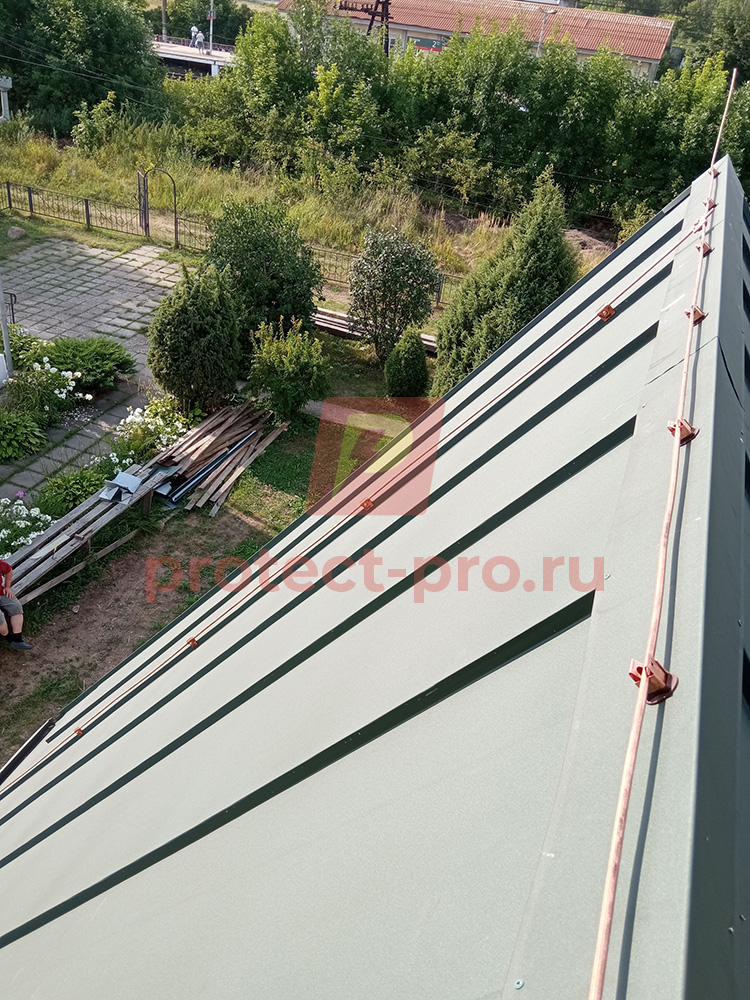

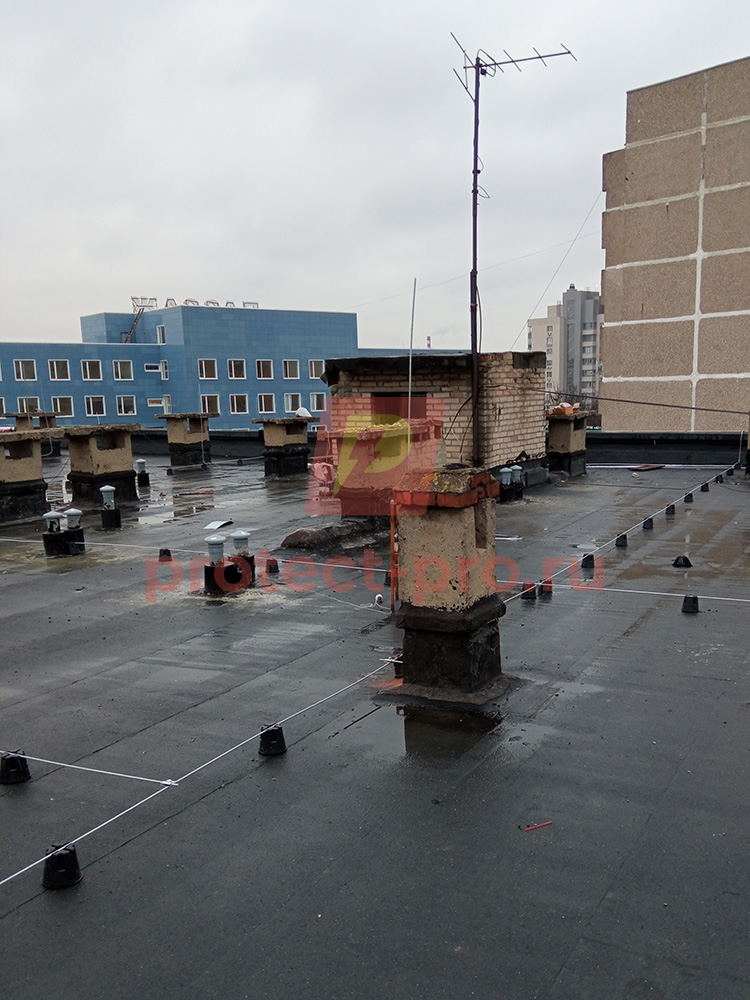

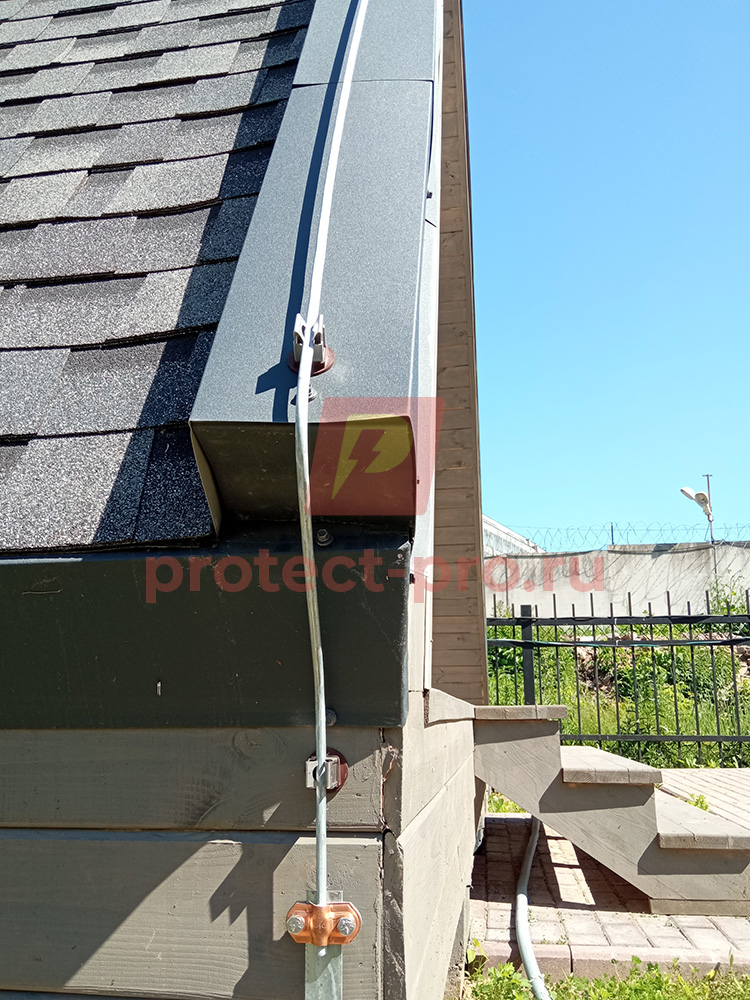

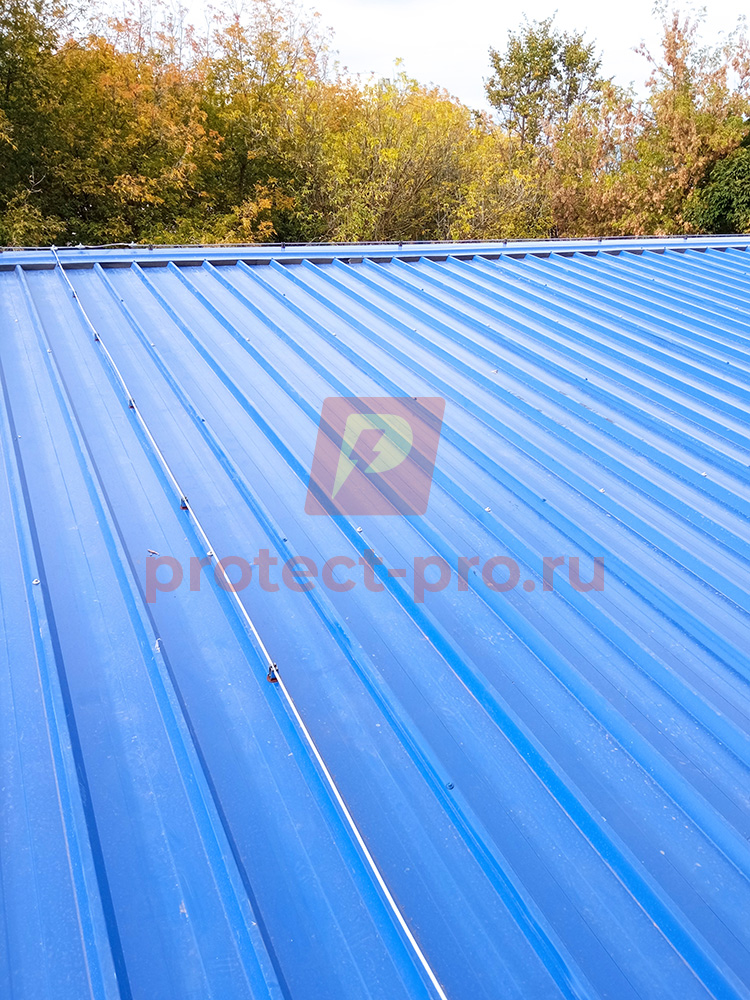

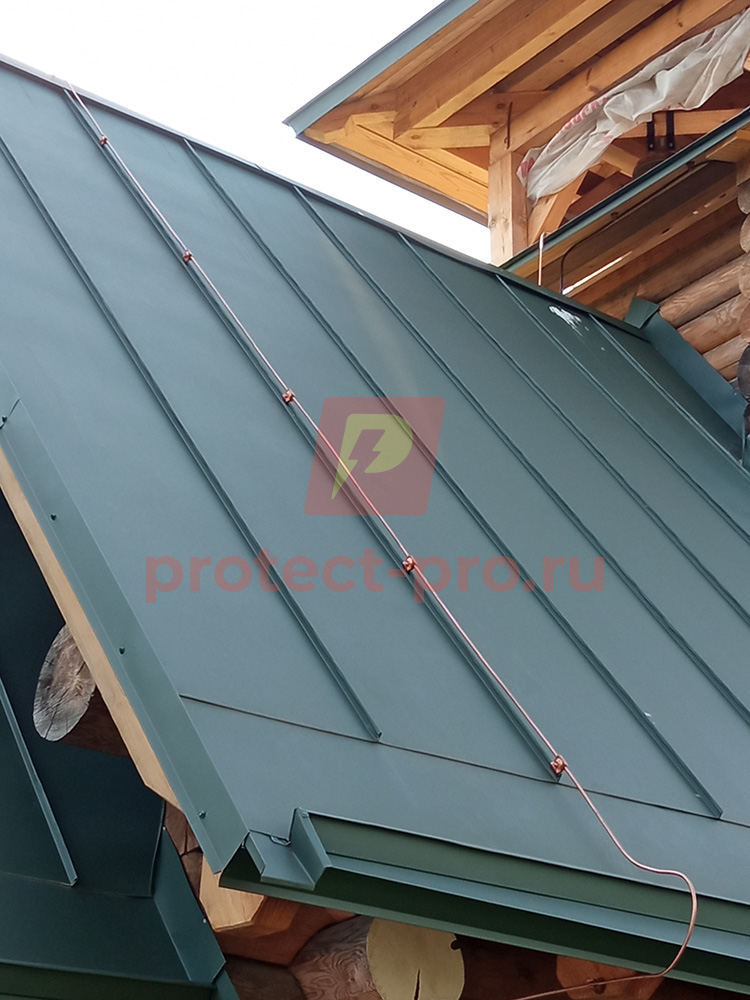

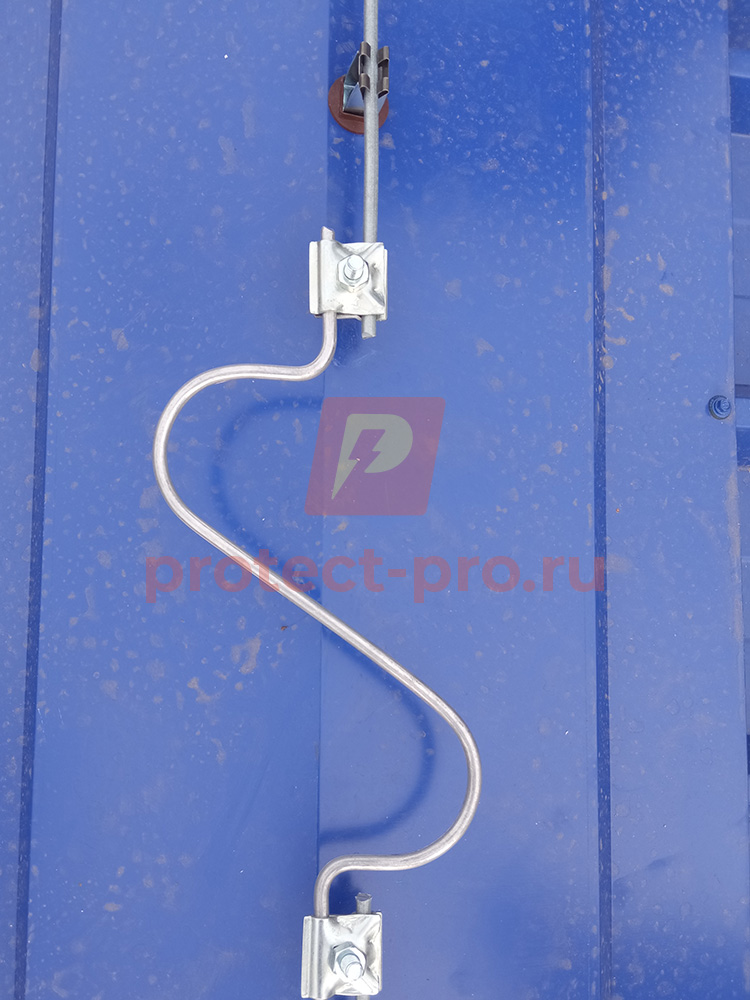

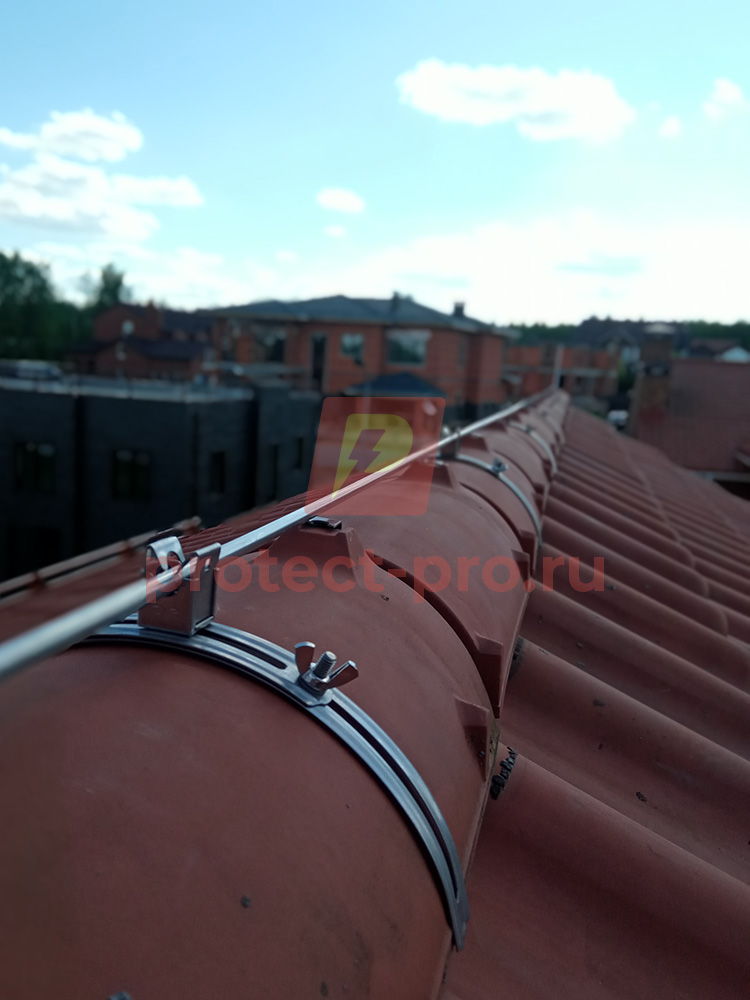

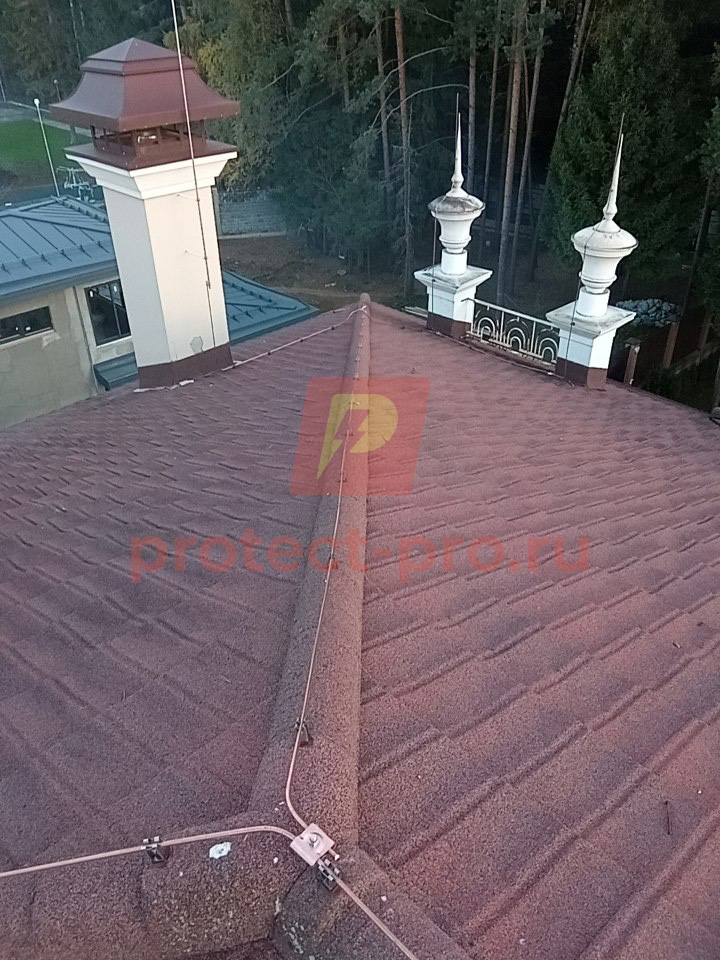

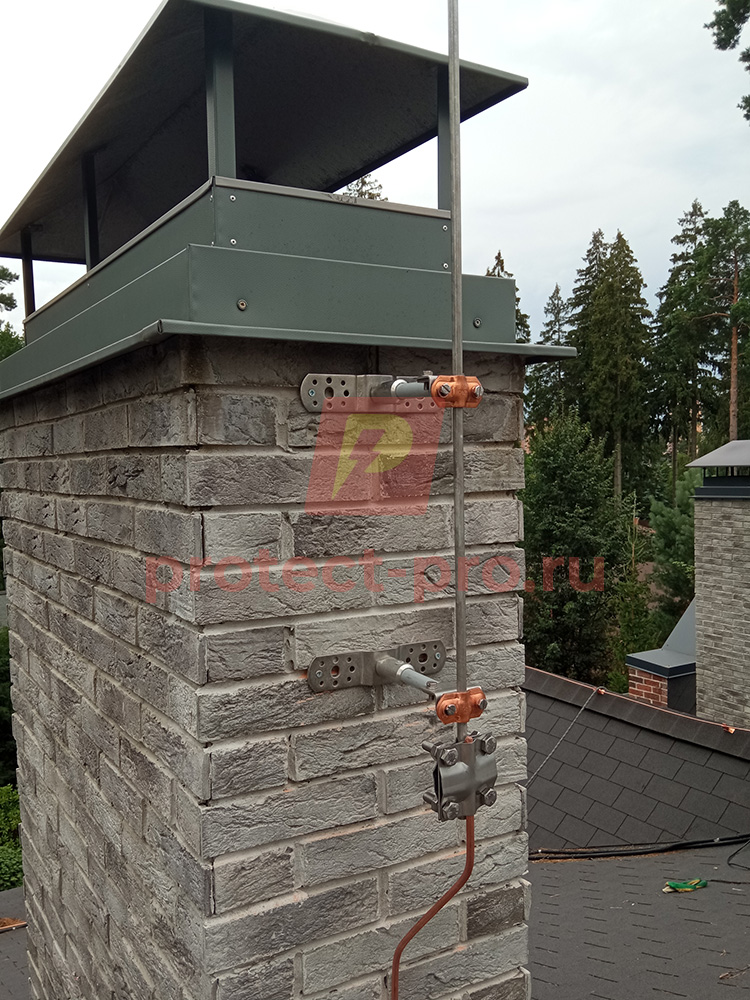

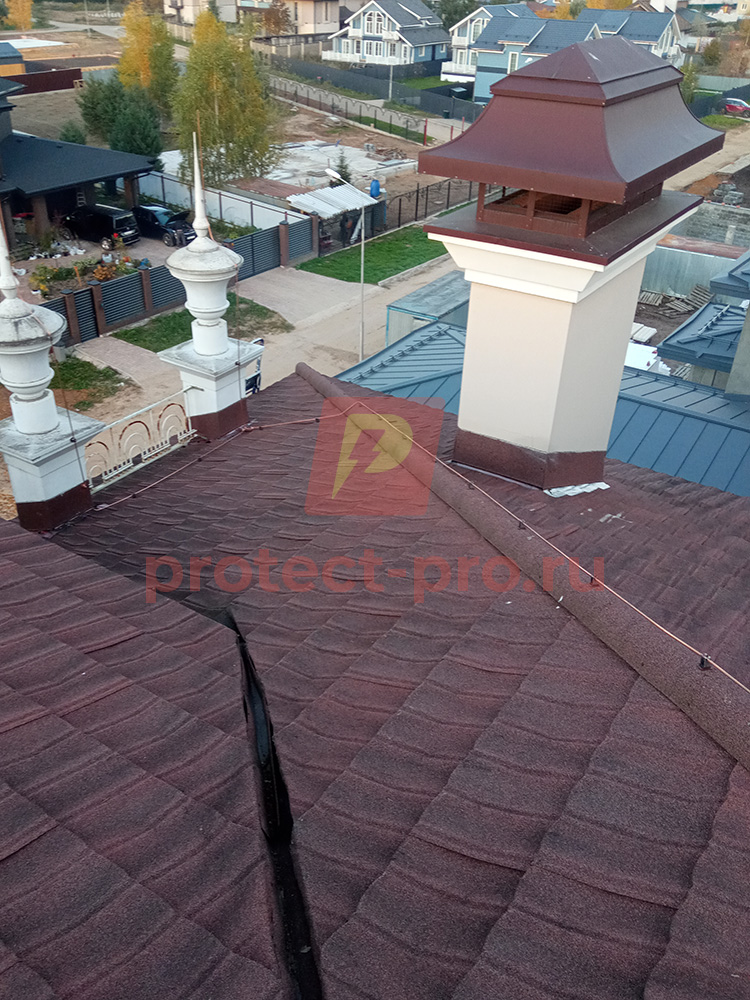

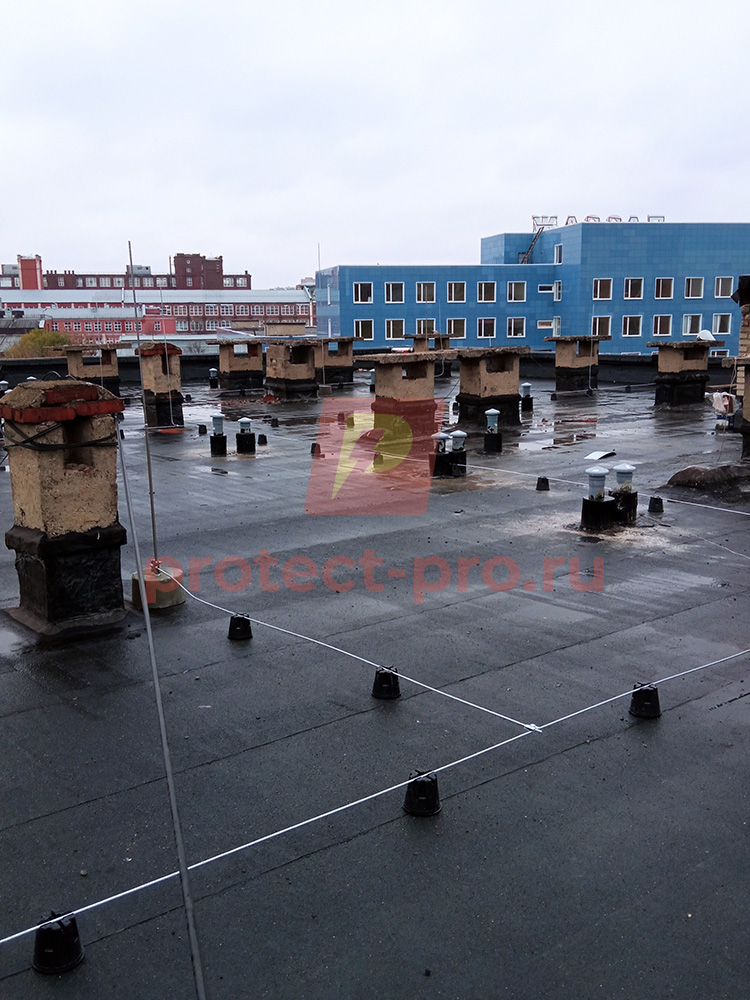

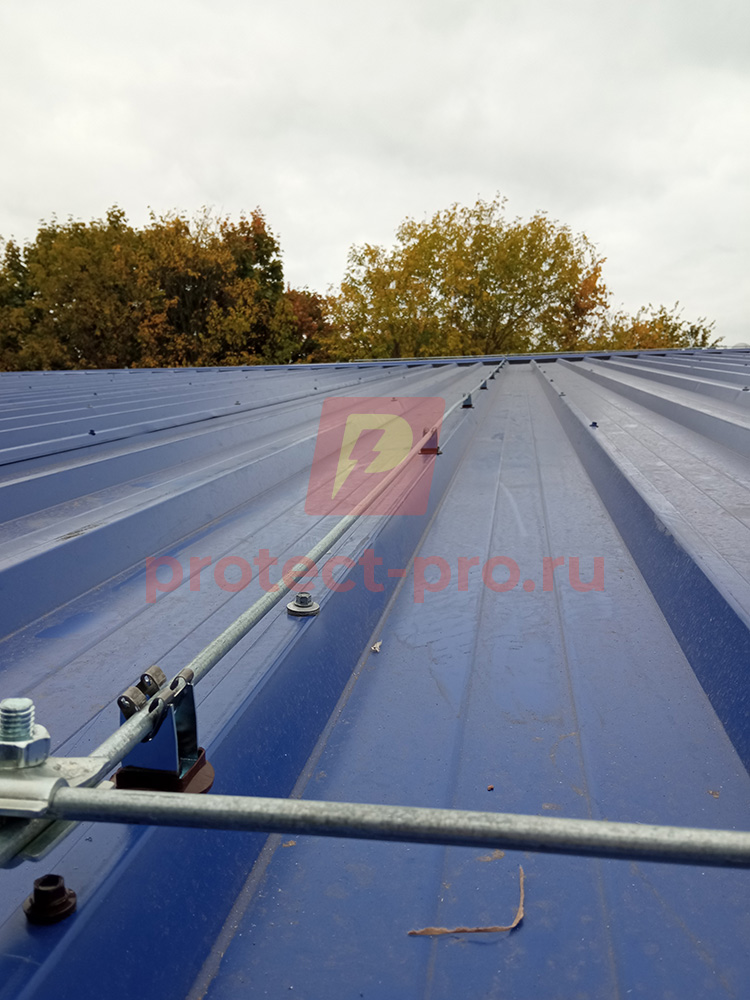

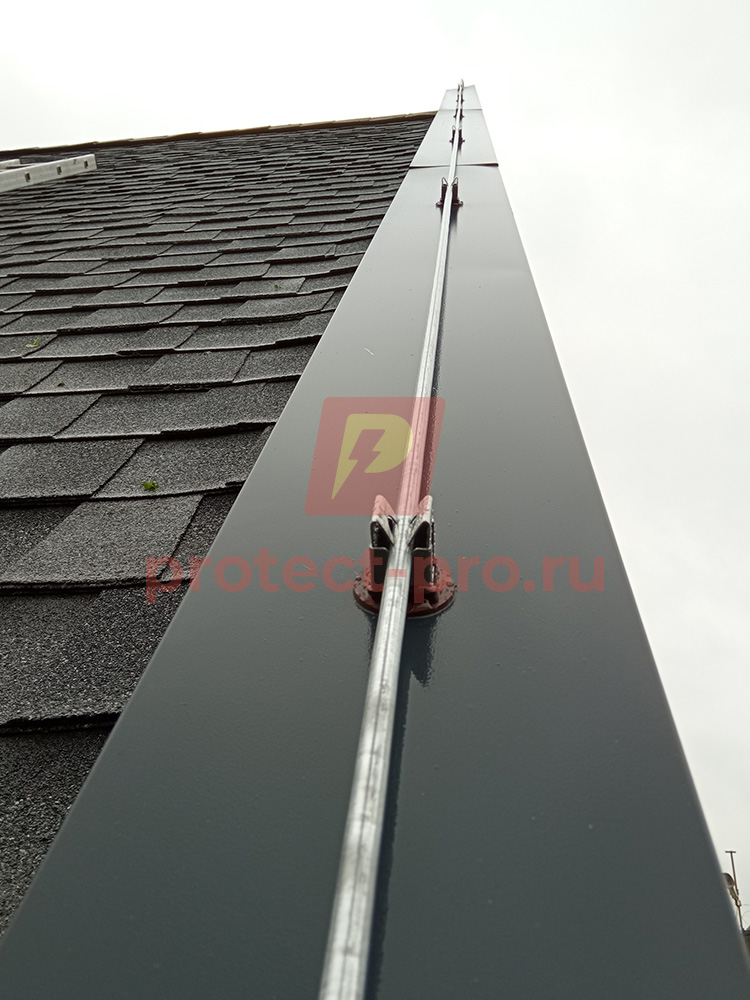

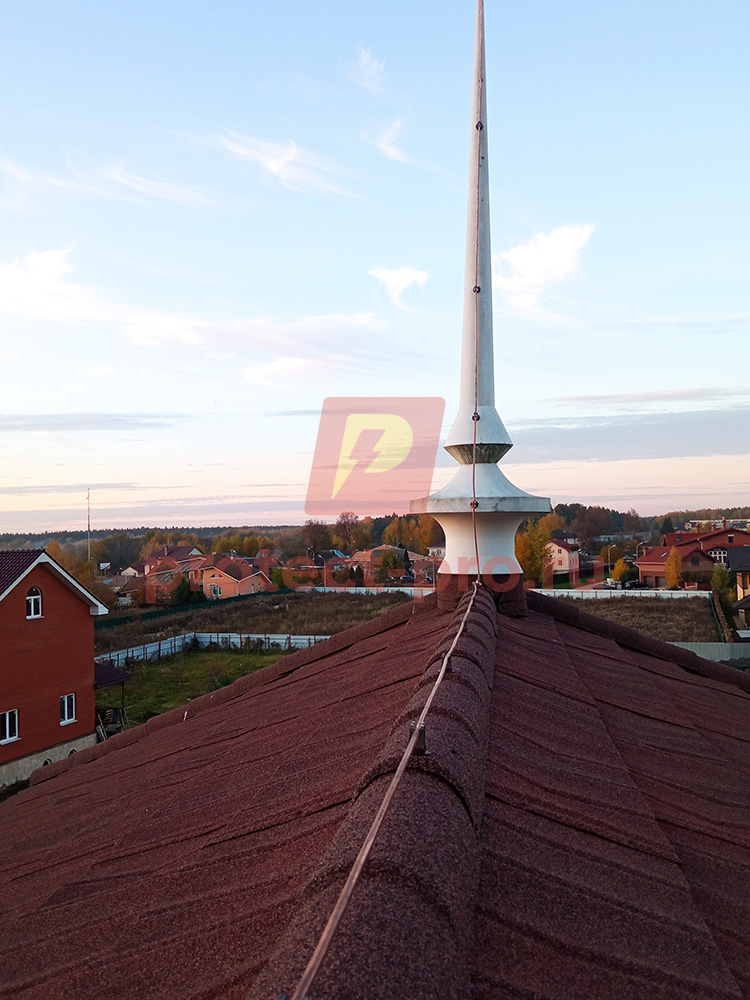

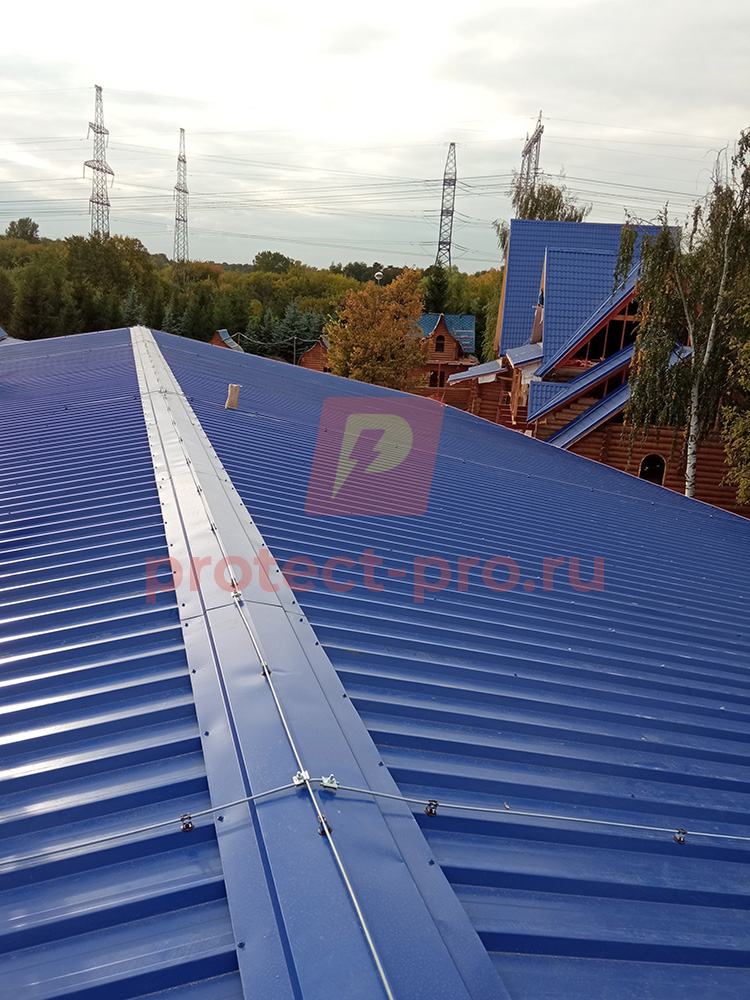

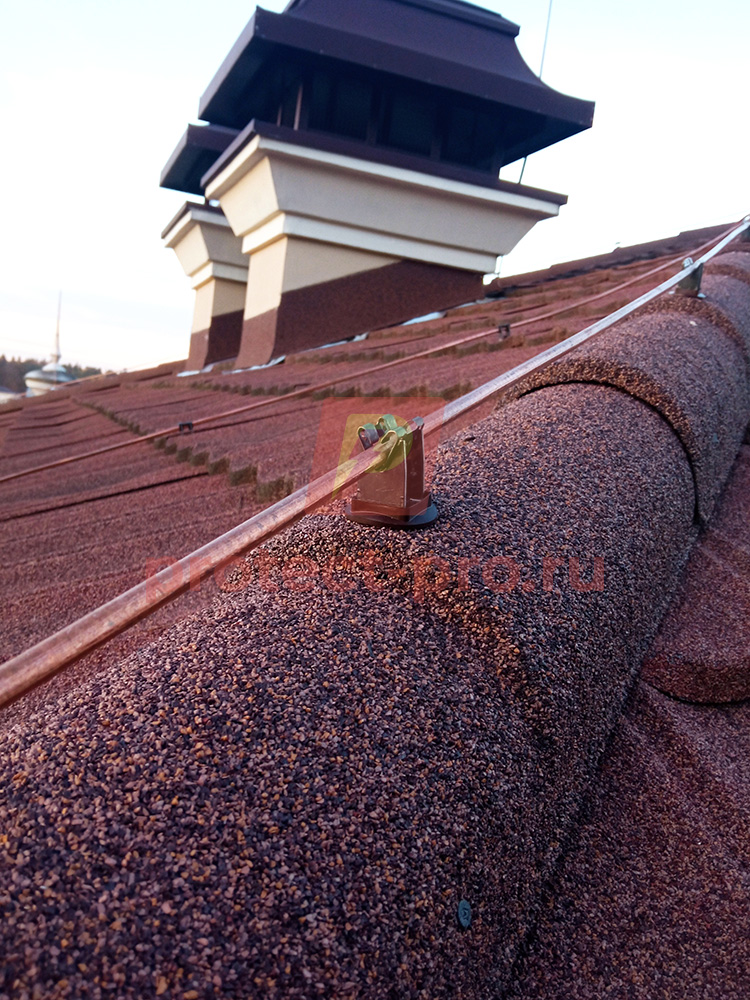

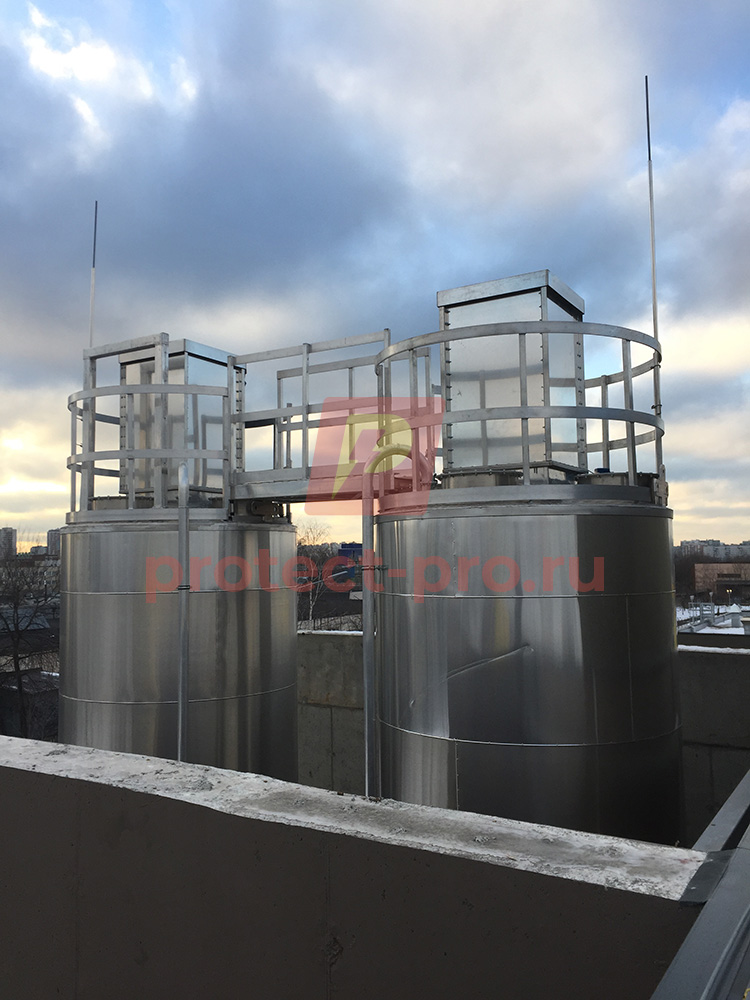

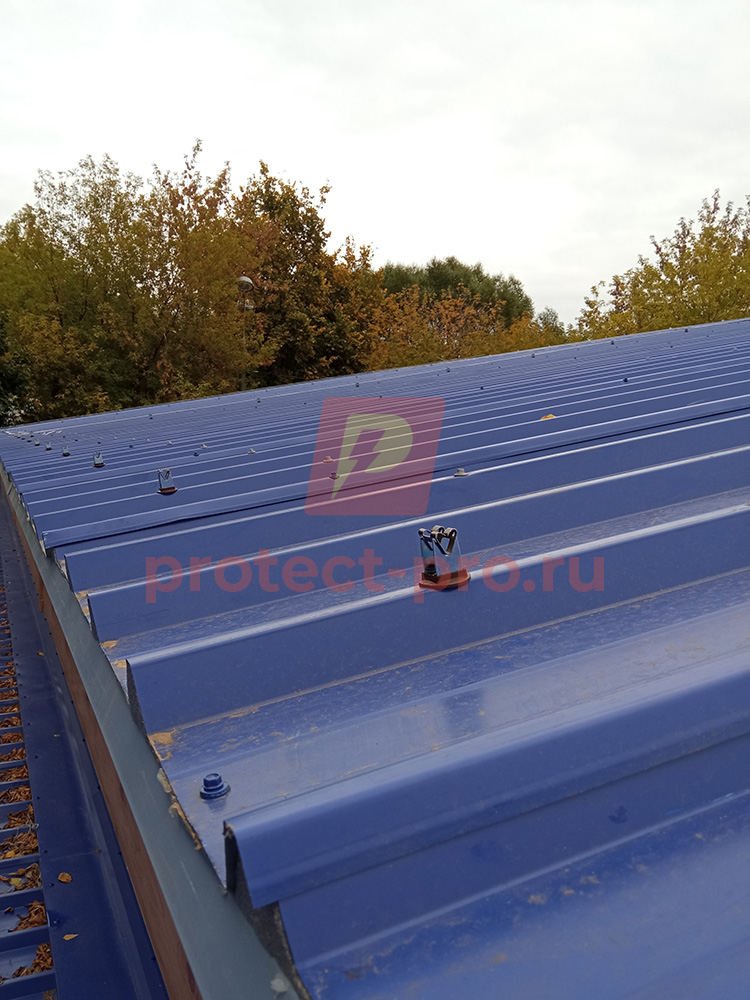

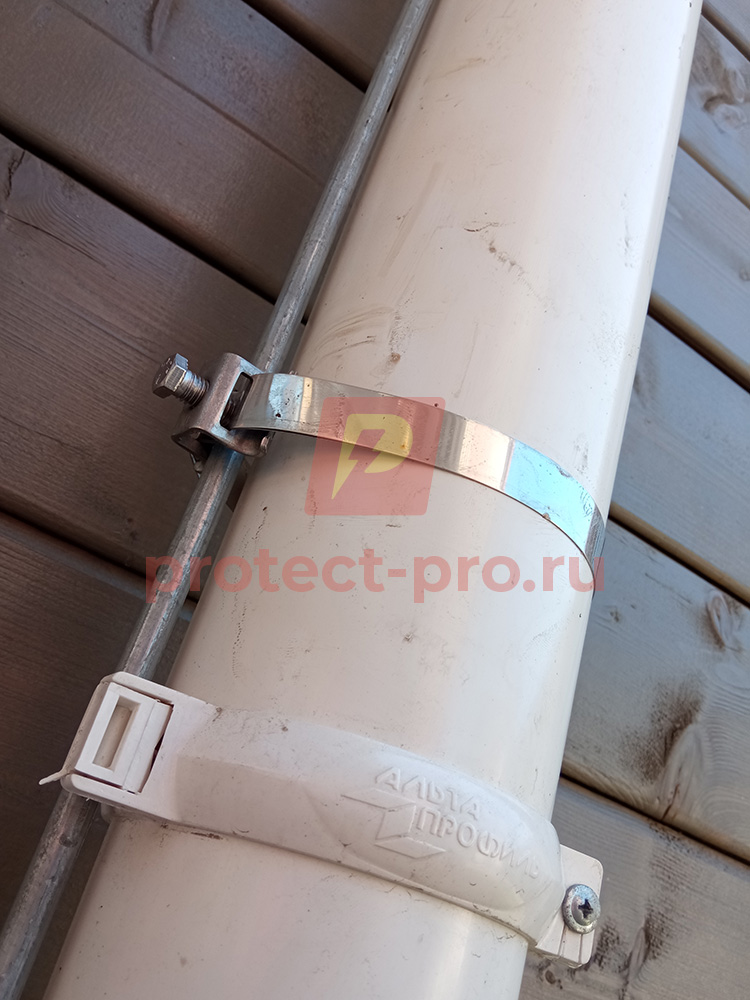

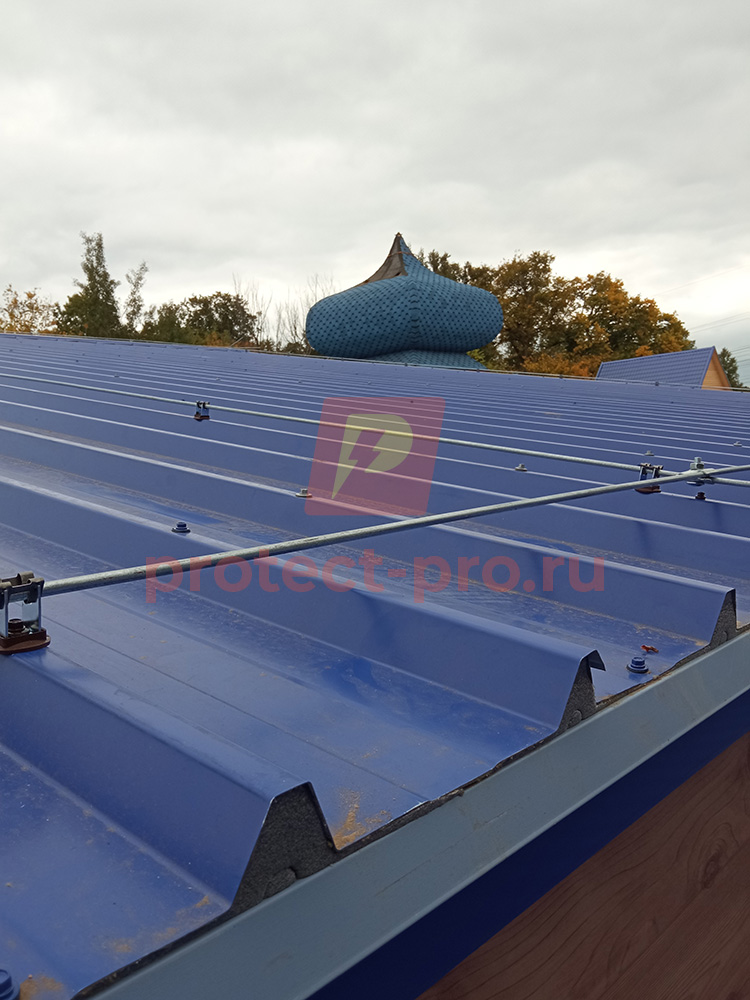

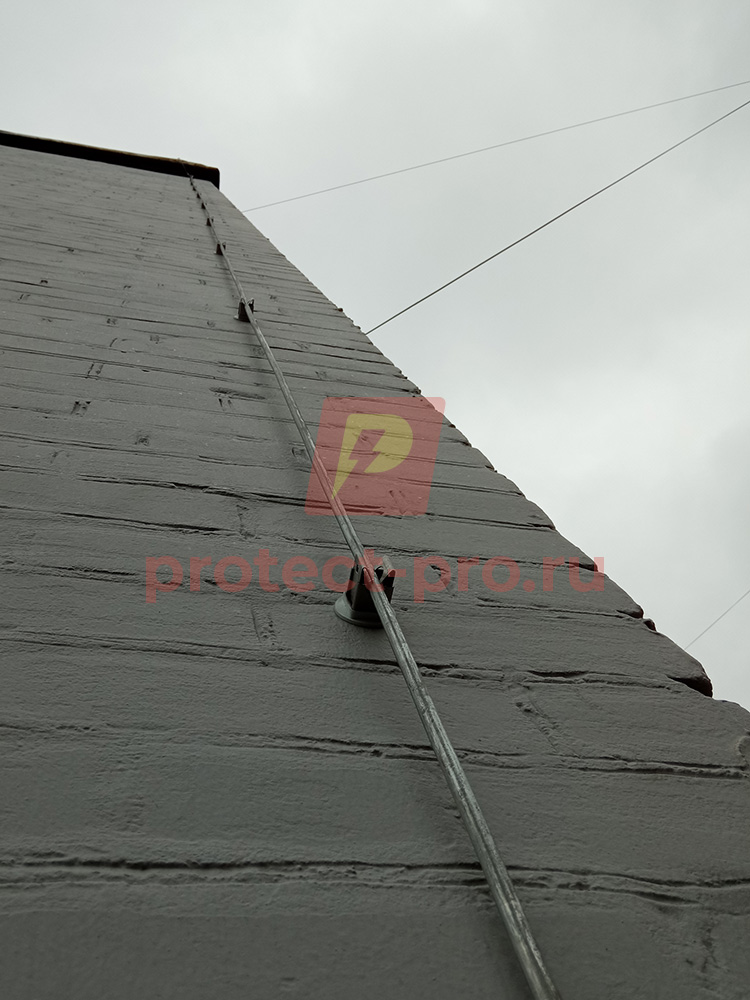

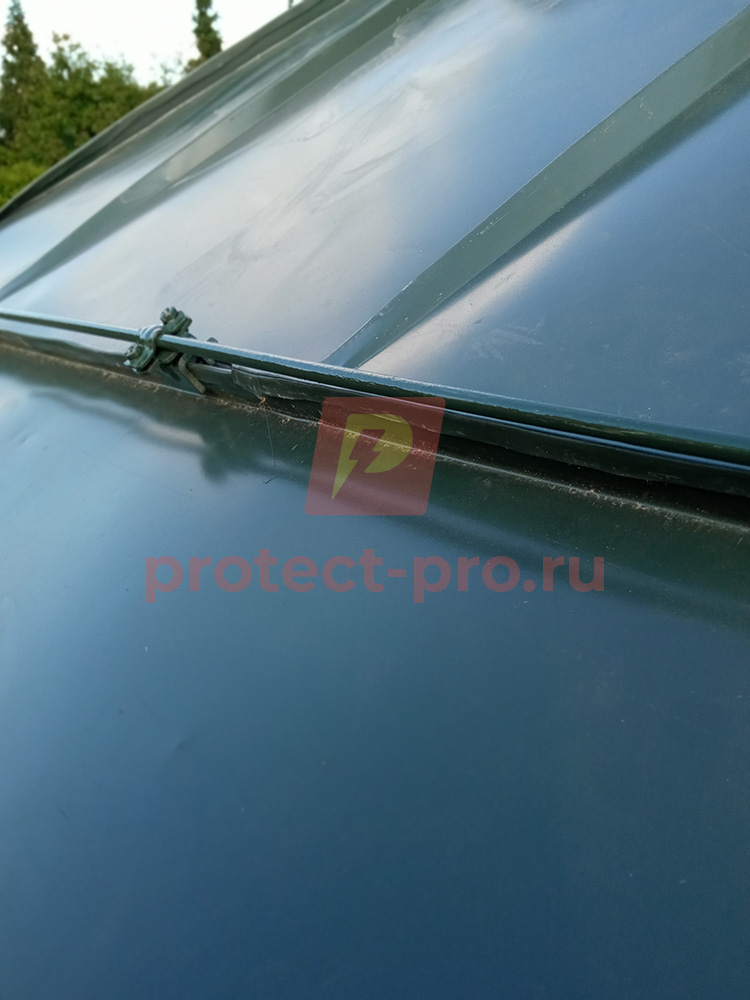

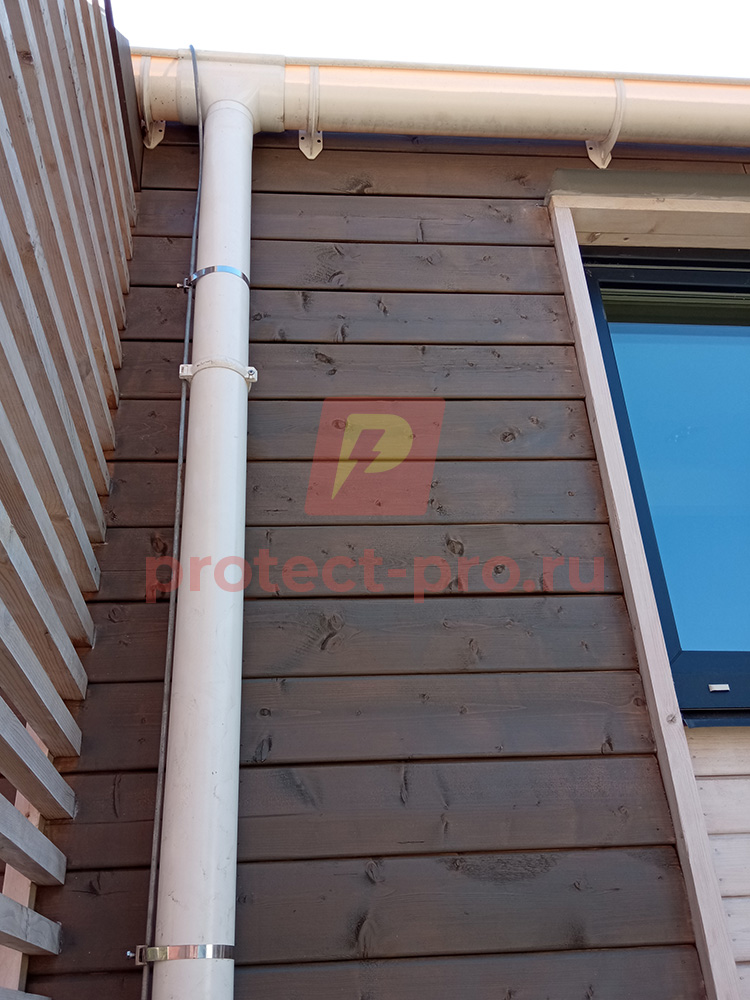

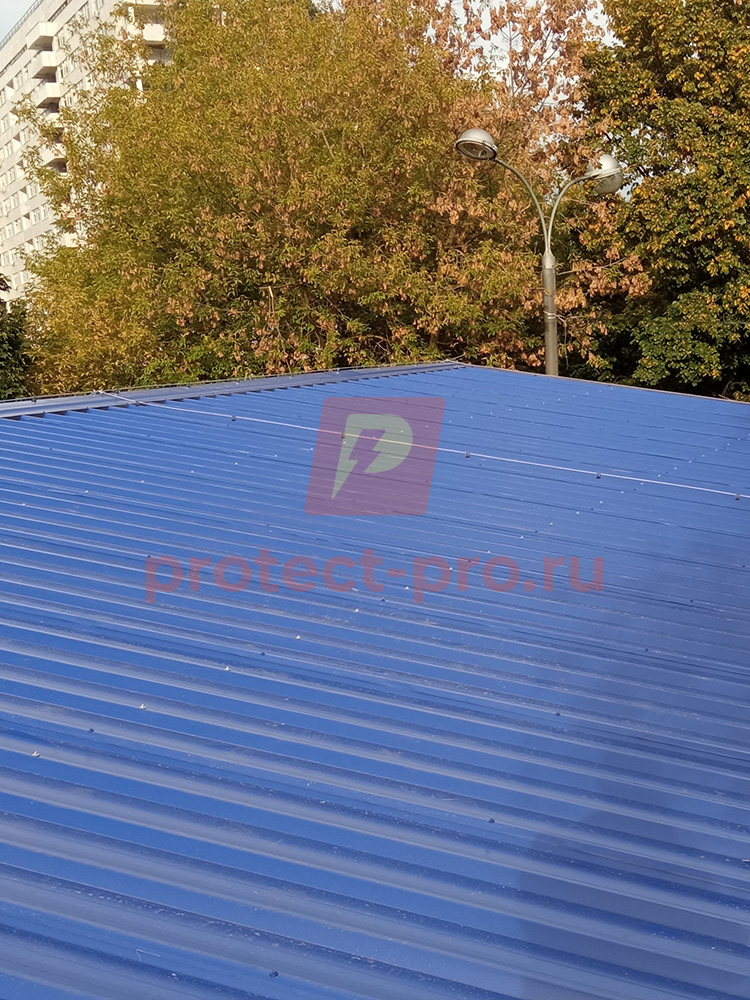

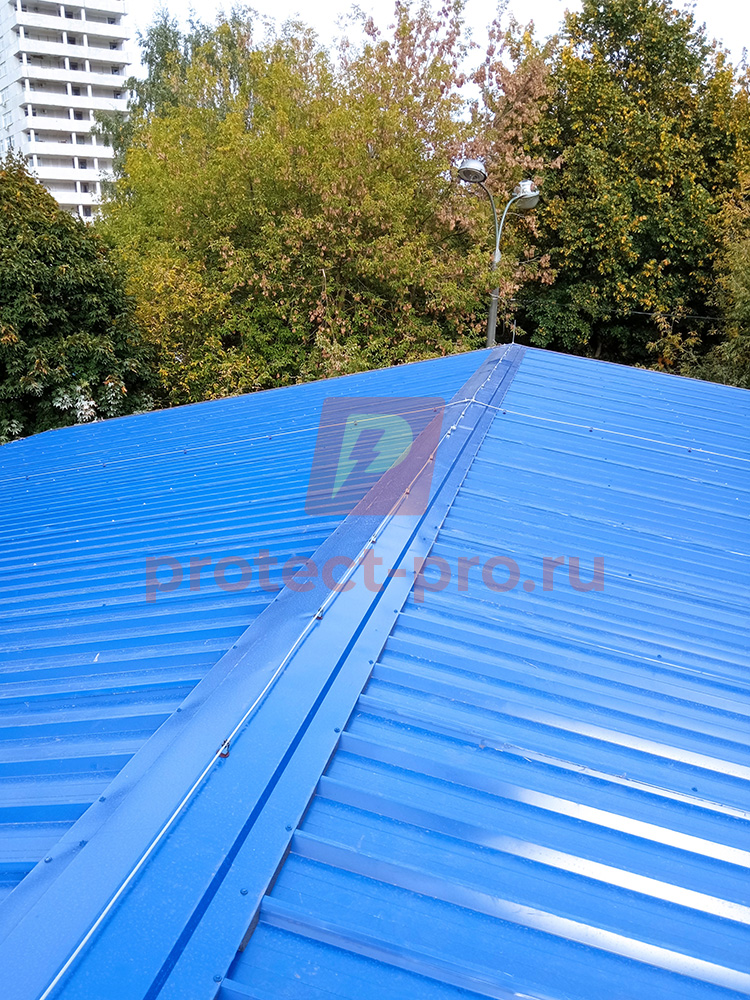

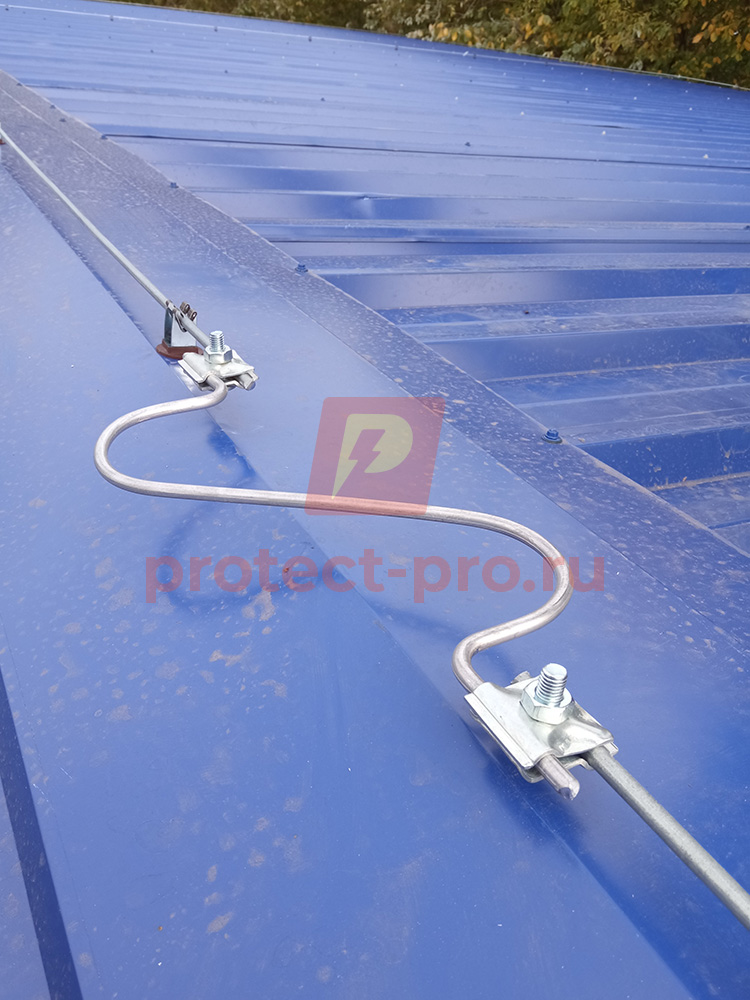

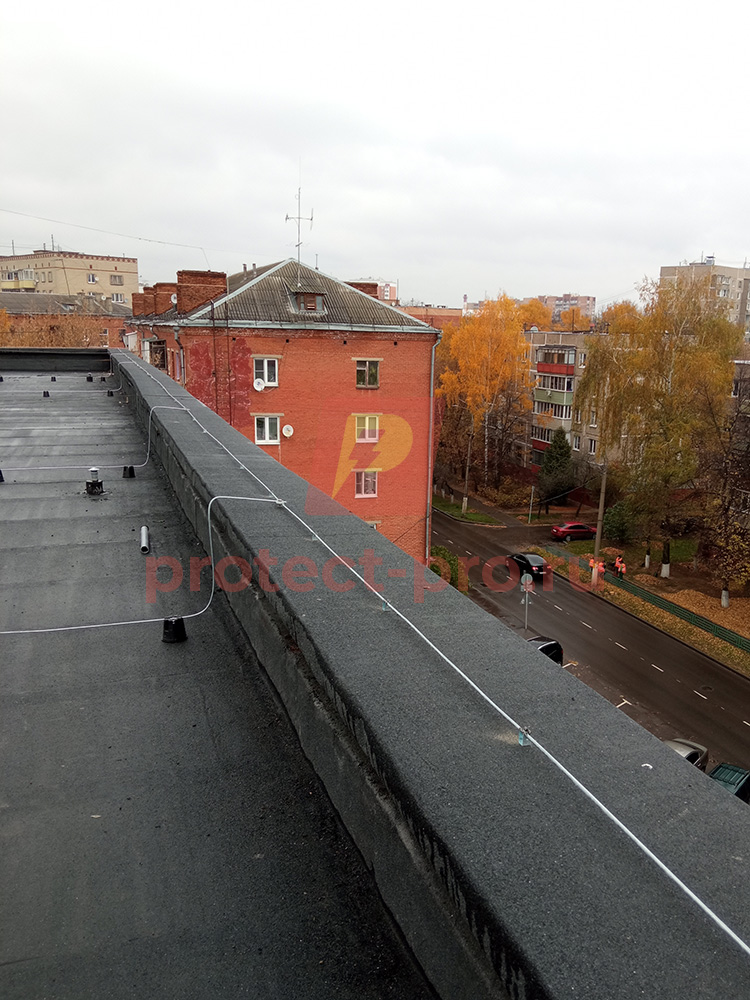

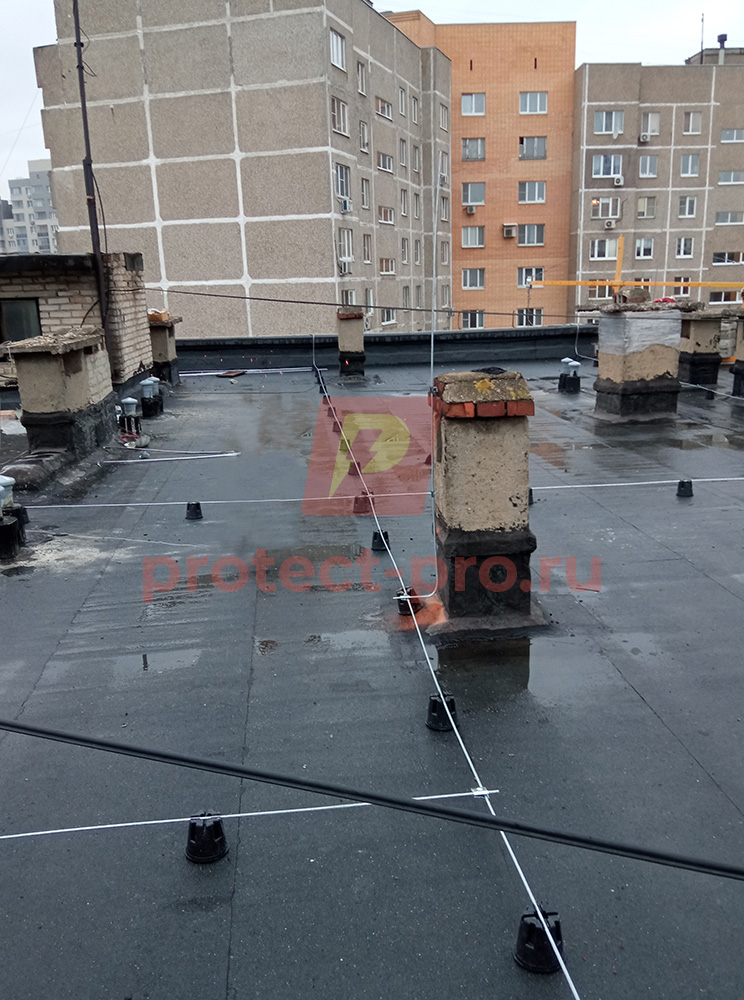

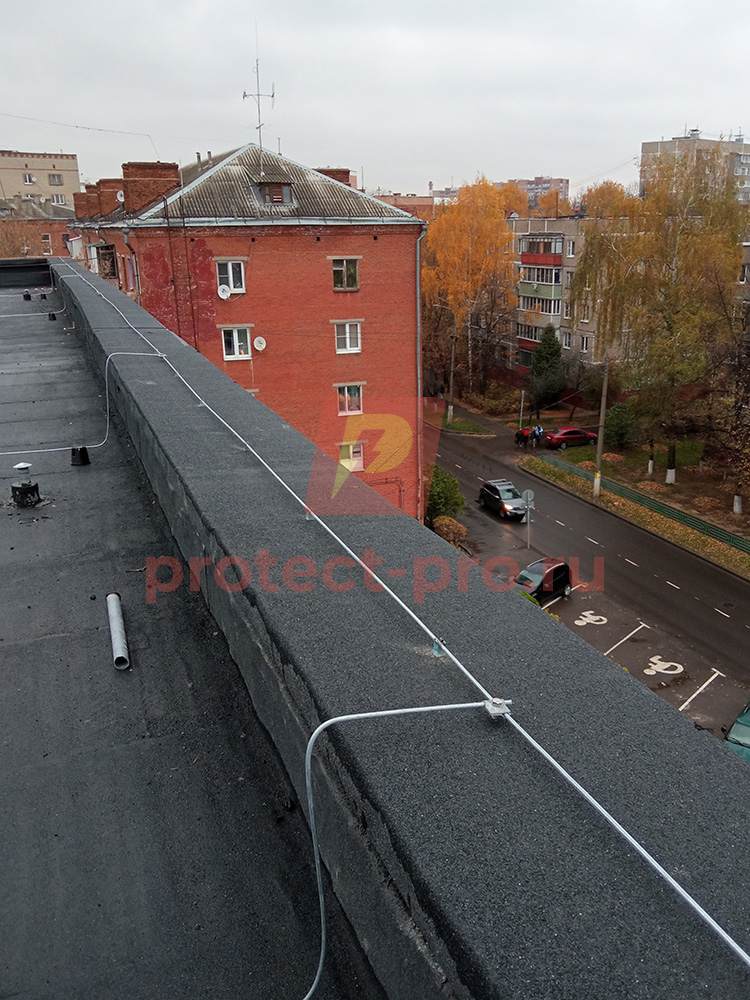

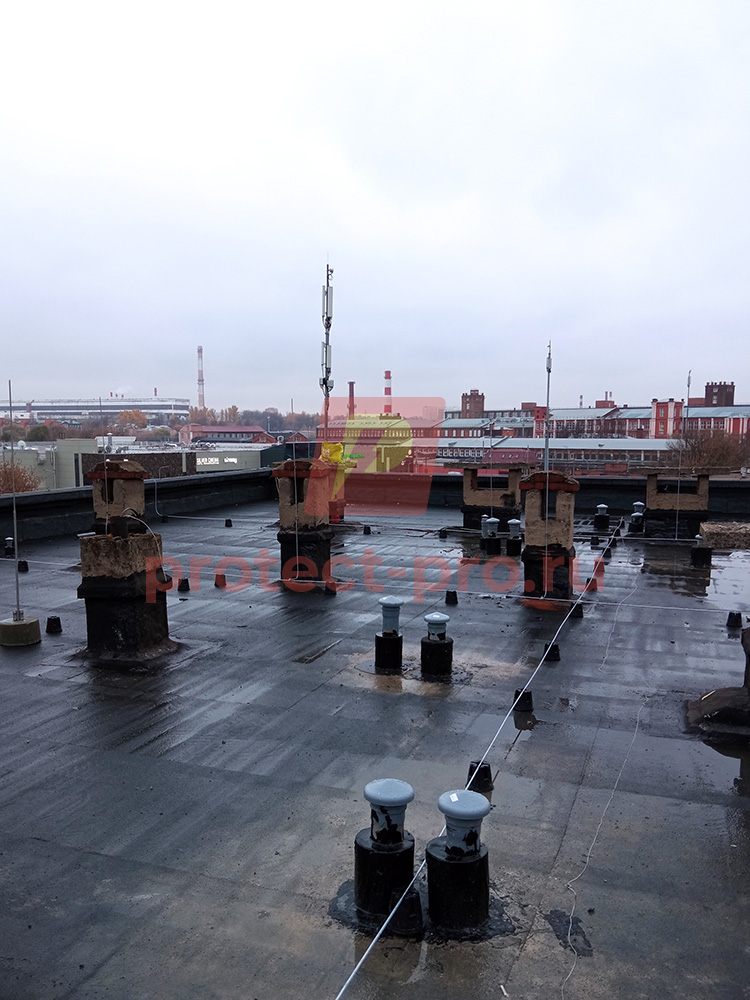

Молниеотводы и токоотводы размещают на кровле и фасаде или располагают на удалении от защищаемого строения. Проводники надежно закрепляют и подключают к заземляющему устройству, соблюдая принципы совместимости материалов.
Как осуществляется монтаж заземления

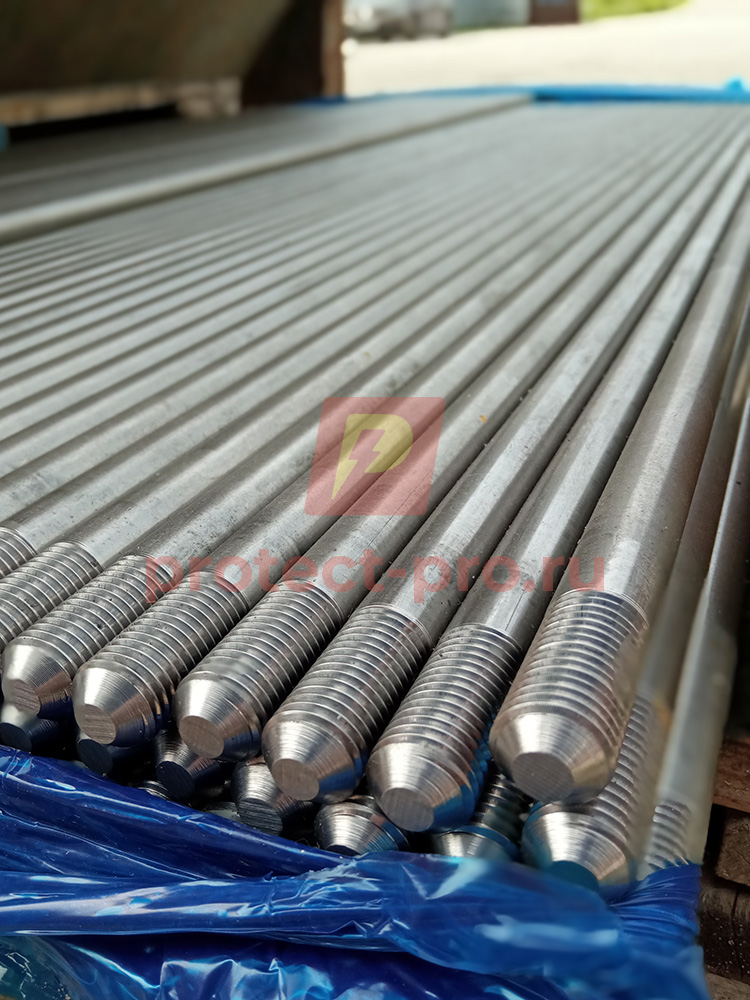

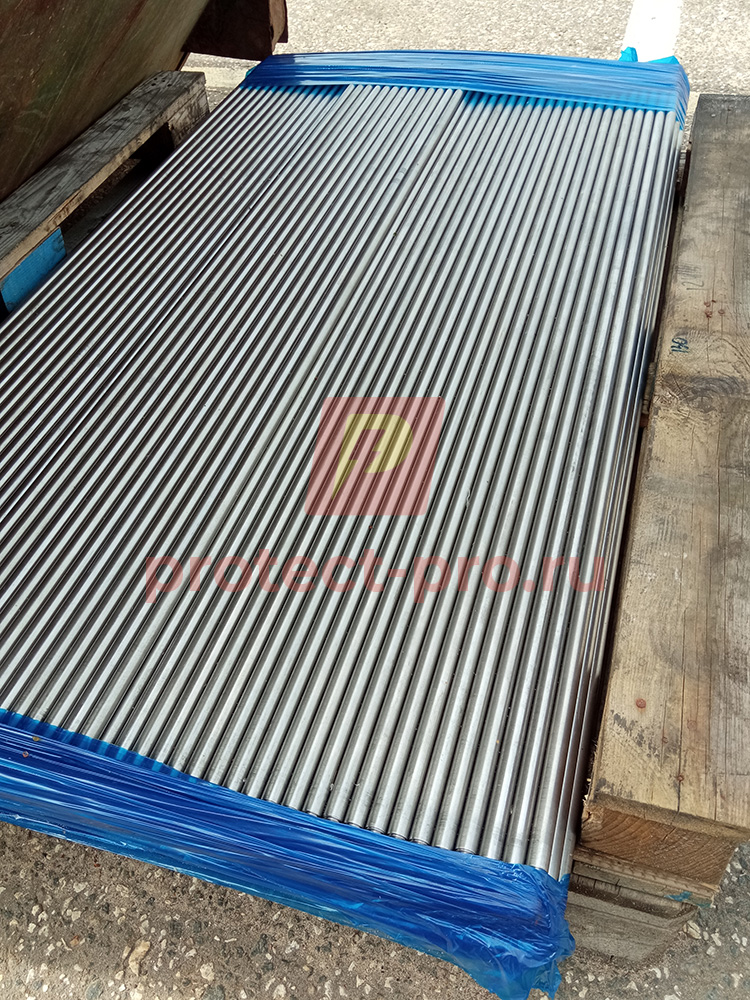

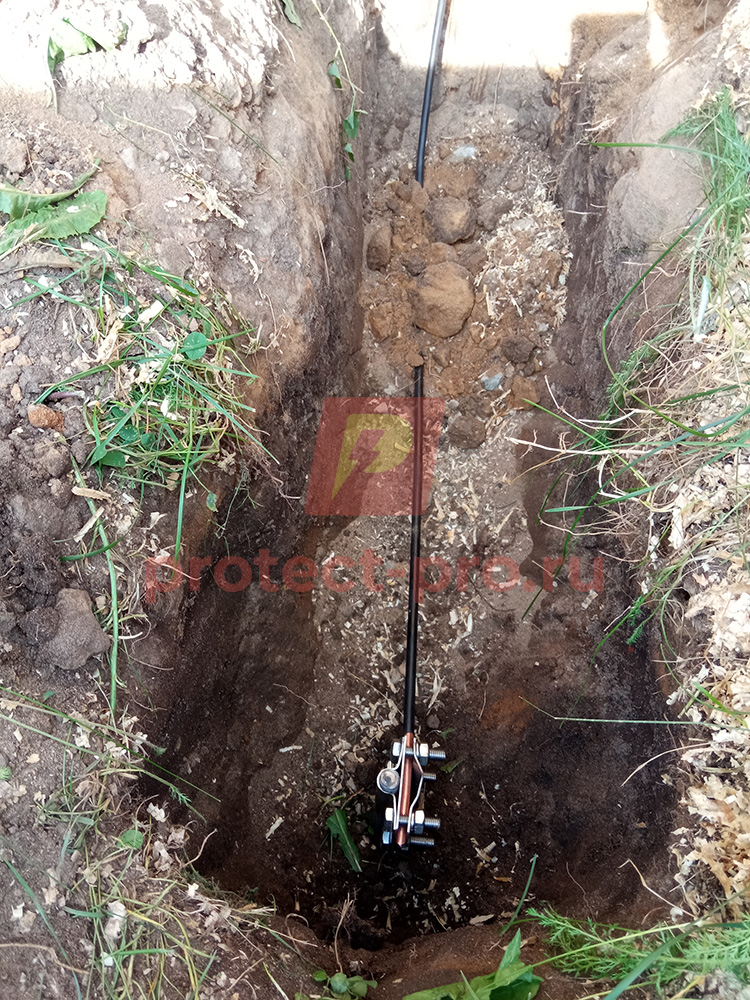

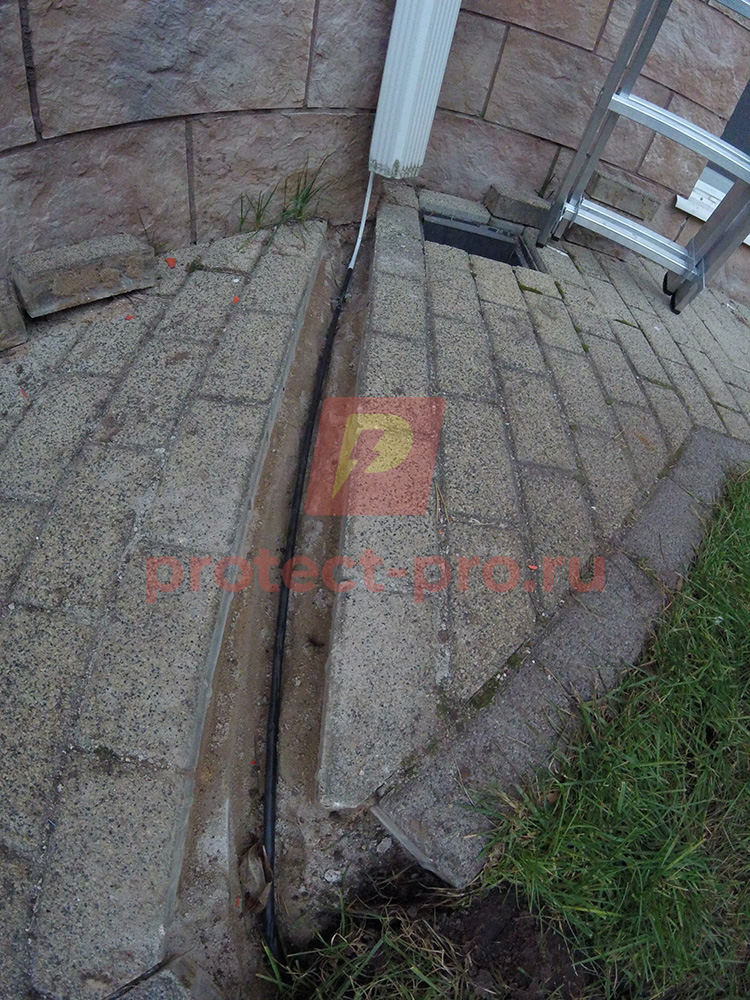

Вертикальные глубинные заземлители на основе модульных стержней устанавливают в грунт, соединяя муфтами. Для подключения к ГЗШ или токоотводам производят монтаж полосы заземления. Количество и расположение точек установки, а также конкретные работы по монтажу защитного заземления зависят от проектного решения или состава подобранного готового комплекта.
Особенности установки электролитического комплекта
Электролитические электроды, стоимость которых сравнительно больше, применяют в грунтах с высоким удельным сопротивлением. Монтаж устройства заземления на их основе оправдан и при жестких ограничениях пространства для установки. Заземлитель помещают в траншею или скважину, заполненную низкоомной смесью химических веществ, и подключают к горизонтальному проводнику.
Таблица стоимости монтажных работ по устройству внешней молниезащиты и заземления (руб.)

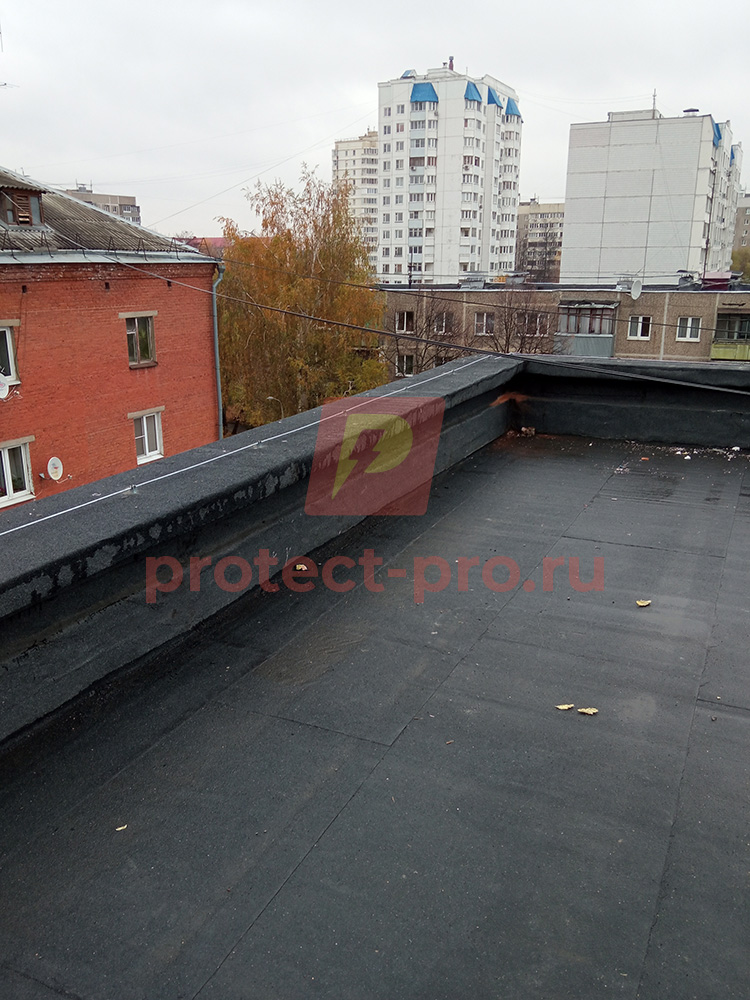

№ | Тип кровли | 8,0*8,0 (м) высотой до 6,0(м) | 8,0*8,0 (м) высотой до 12,0 (м) | 10,0*10,0 (м) высотой до 6,0(м) | 10,0*10,0 (м) высотой до 12,0(м) | 12,0*12,0 (м) высотой до 6,0(м) | 12,0*12,0 (м) высотой до 12,0(м) | 20,0*20,0 (м) высотой до 6,0(м) | 20,0*20,0 (м) высотой до 12,0(м) | 100,0*20,0(м) высотой 10(м) | 100,0*20,0 (м) высотой 20,0(м) |
---|---|---|---|---|---|---|---|---|---|---|---|
1 | Двускатная (К=1,0) | 46700 | 51000 | 51000 | 58000 | 58000 | 70000 | 102000 | 122400 | 390000 | 470000 |
2 | Четырехскатная (К=1,2) | 56040 | 61200 | 56100 | 70000 | 70000 | 84000 | 122400 | 147000 | расчет по проекту | расчет по проекту |
3 | Многоскатная (К=1,5) | 70050 | 76500 | 105100 | 87000 | 87000 | 105000 | 153000 | 183600 | расчет по проекту | расчет по проекту |
4 | Плоская (К=1,0) | 46700 | 51000 | 51000 | 58000 | 58000 | 70000 | 102000 | 122400 | 390000 | 470000 |

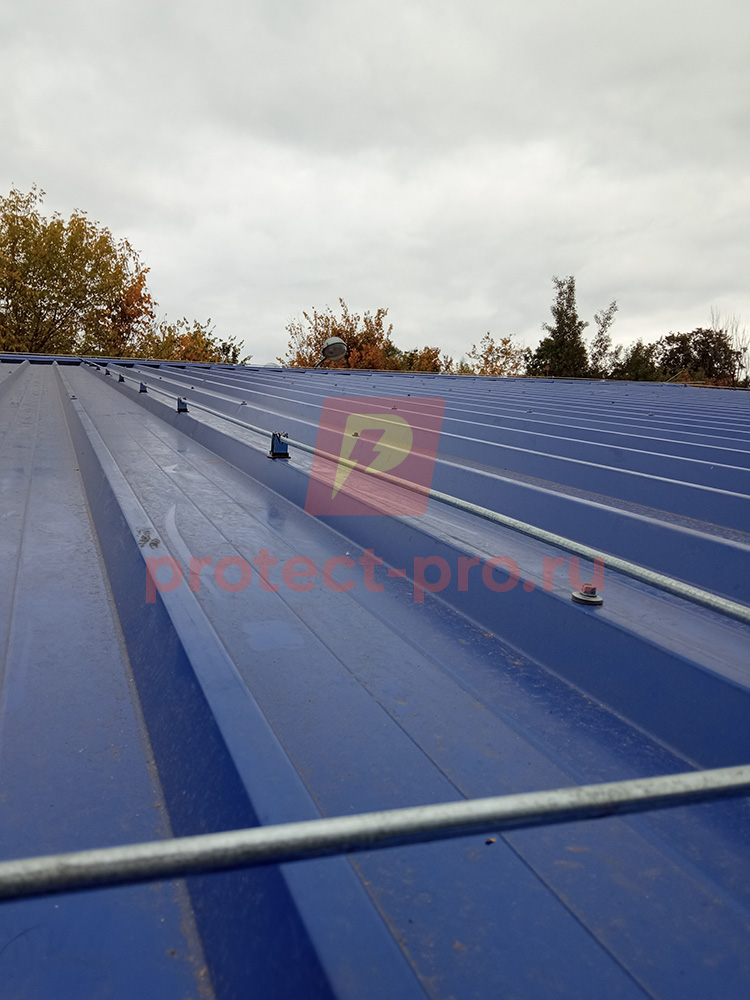

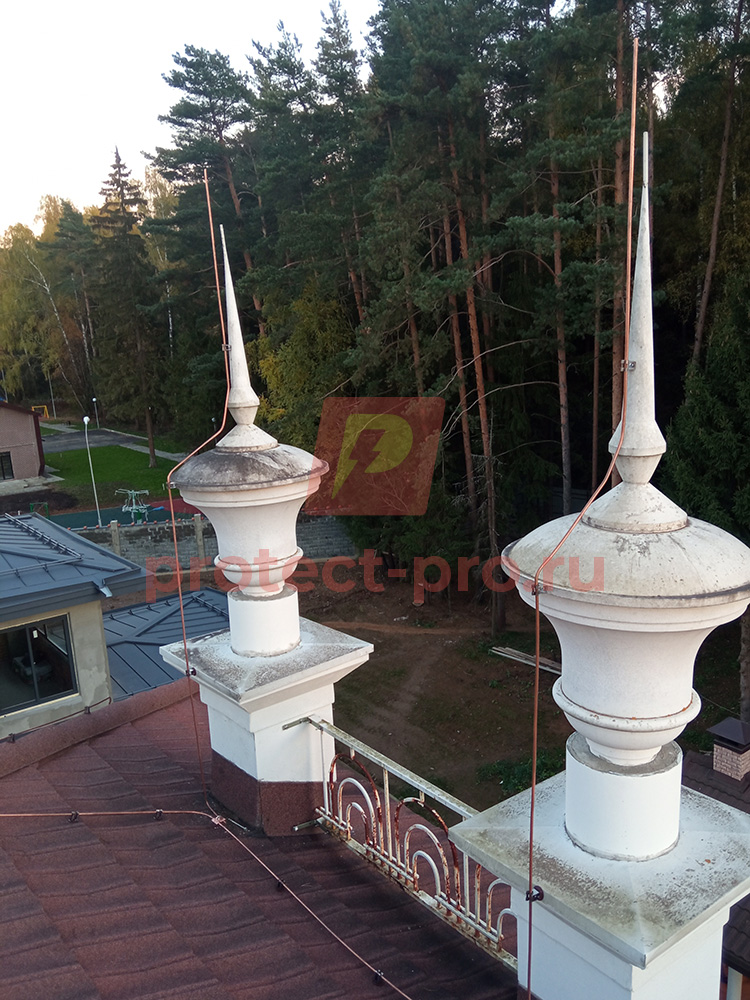

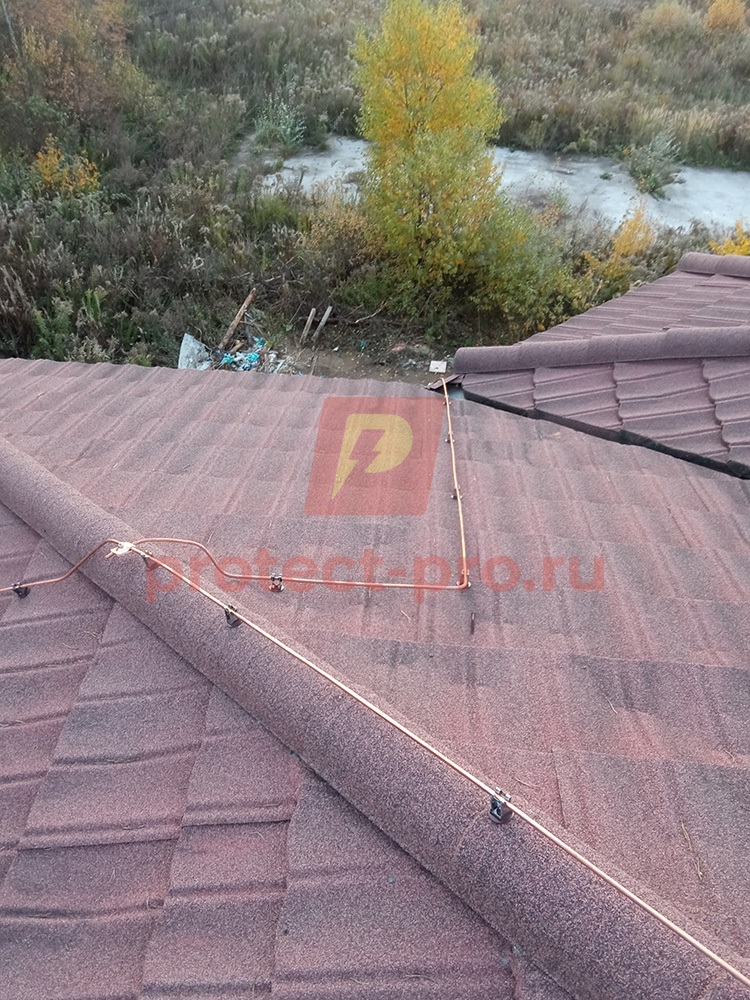

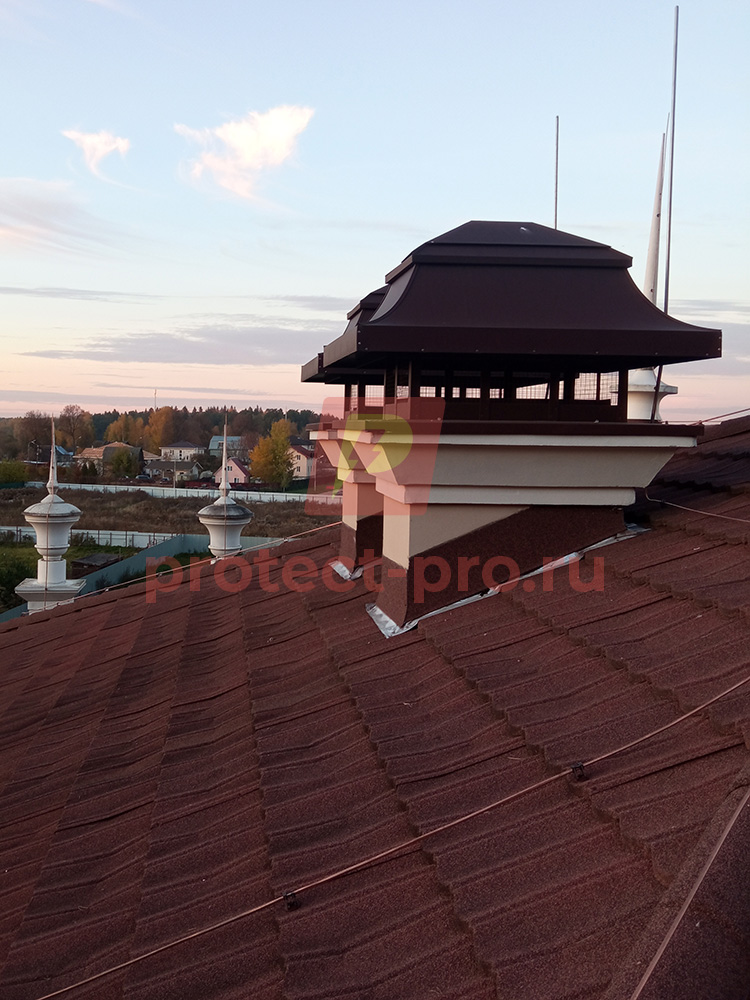

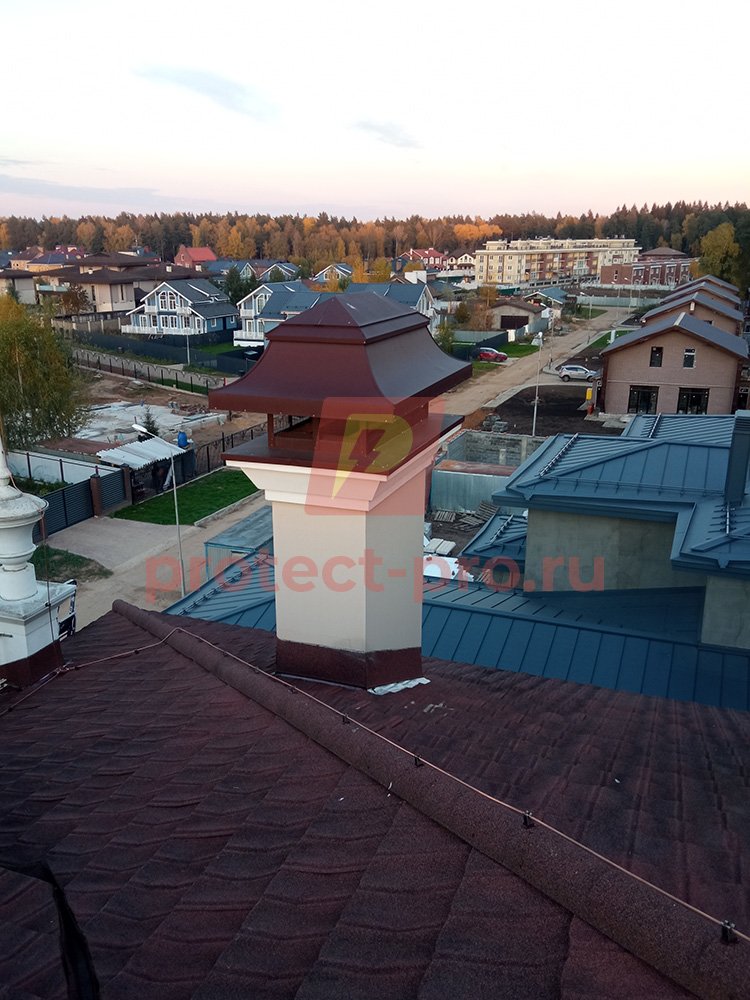

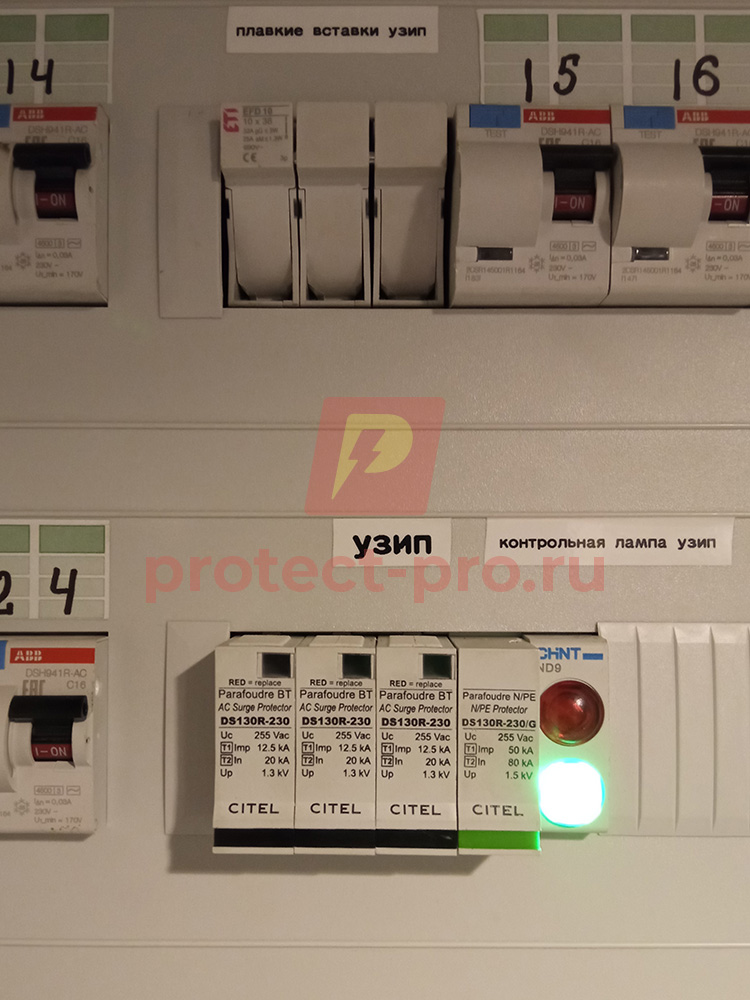

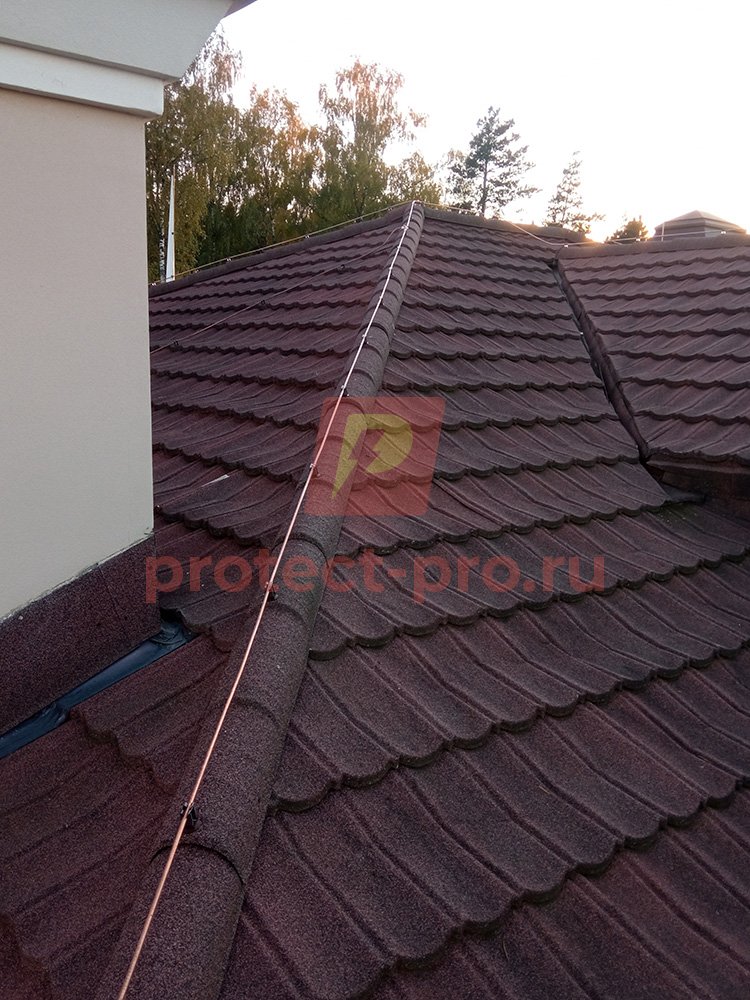

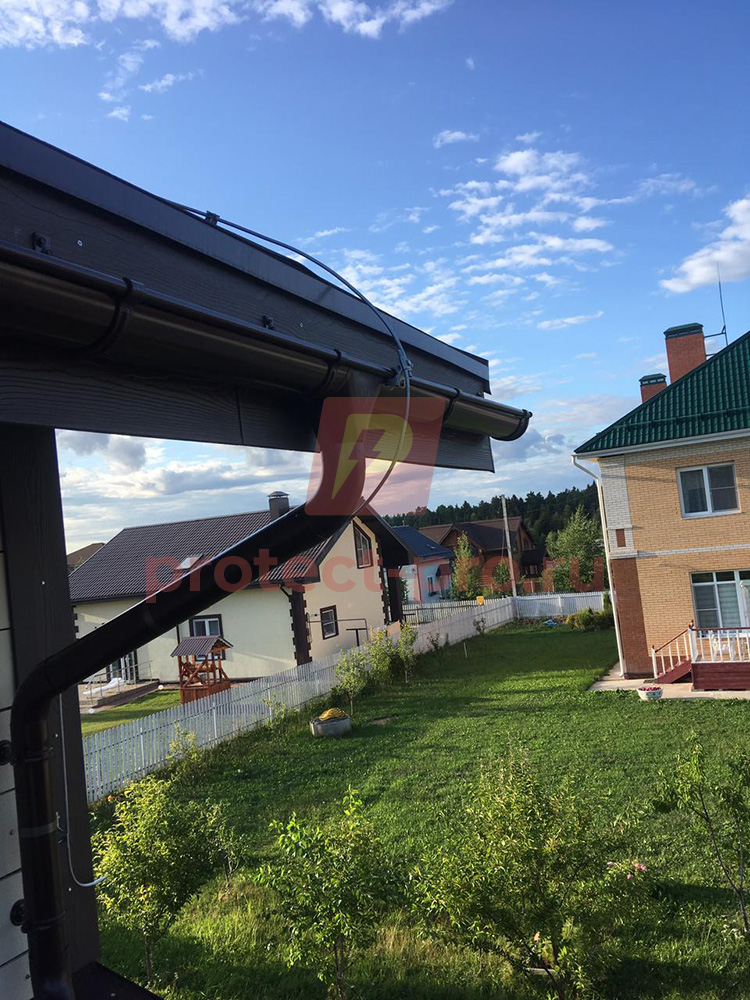

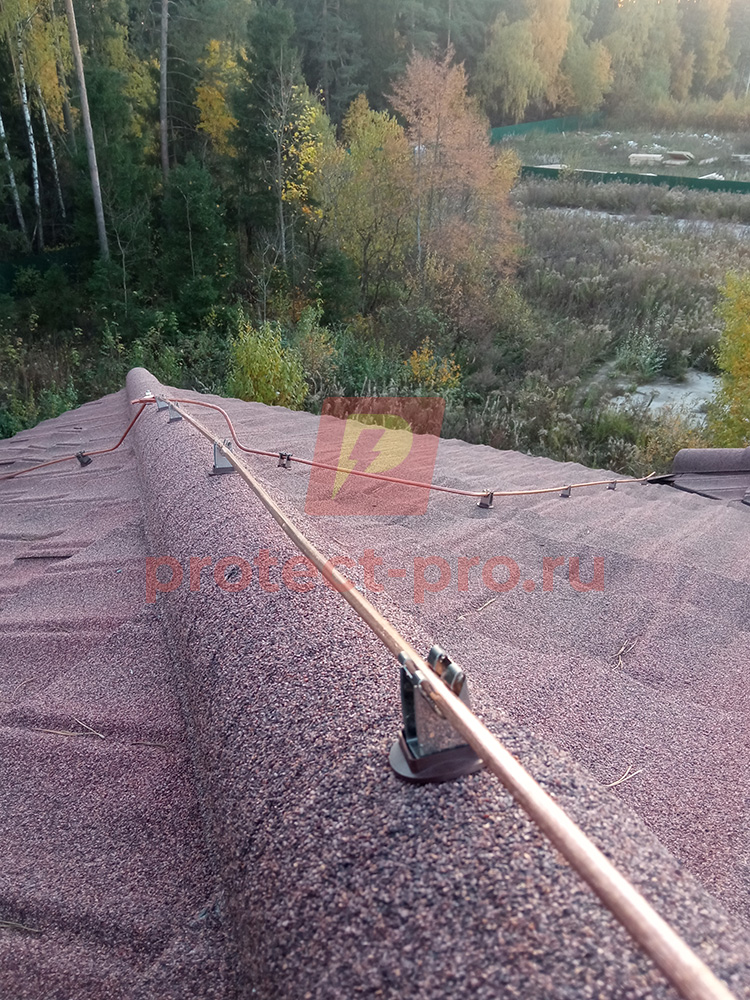

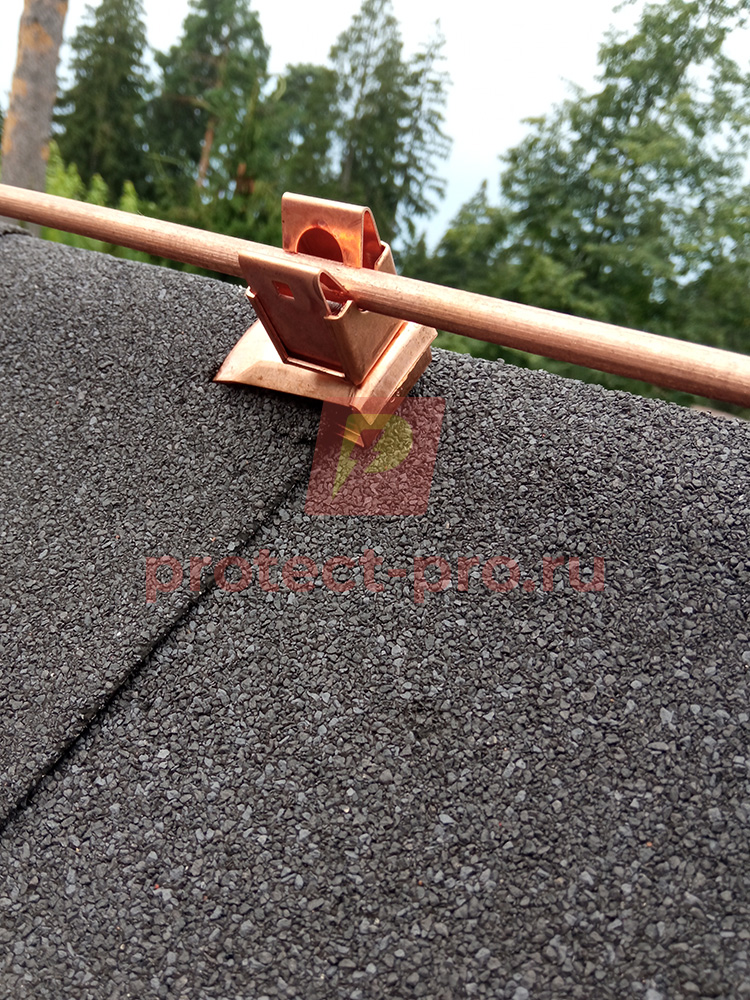

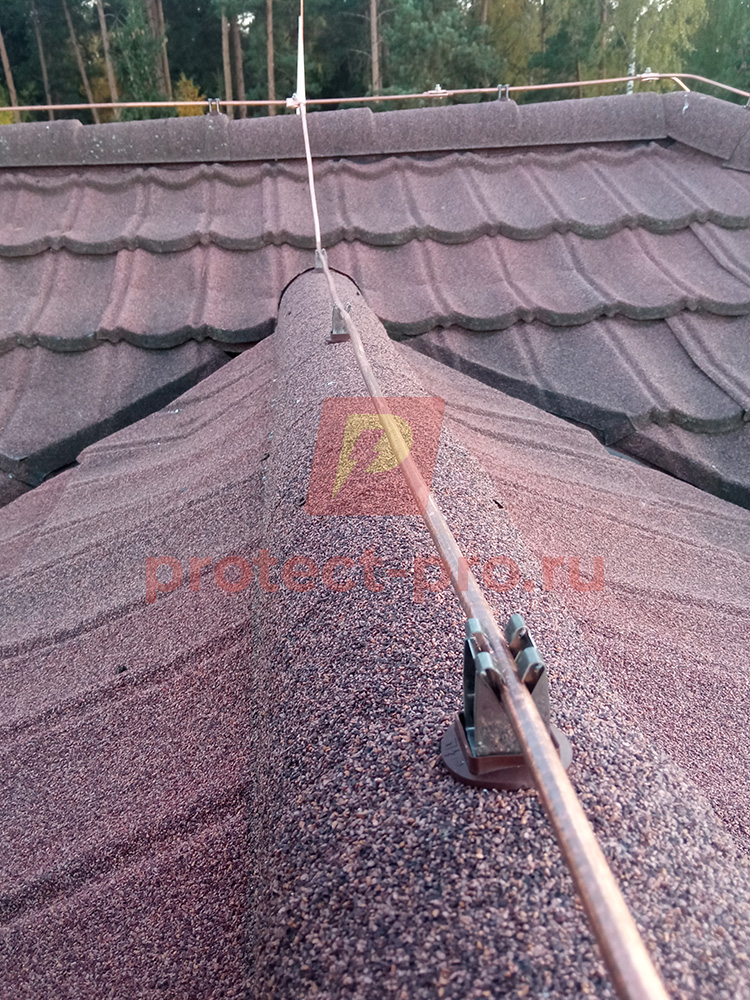

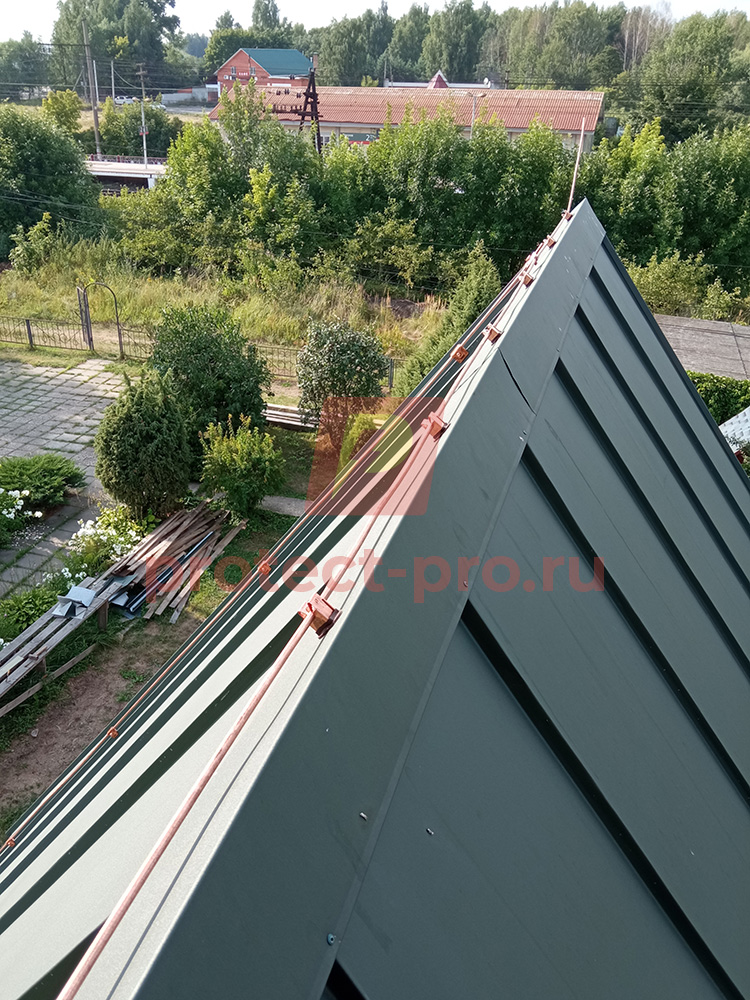

Для зданий размерами в плане не более ,чем 12,0*12,0 (м) выполненный расчет предусматривает следующий вариант монтажа системы молниезащиты: по коньку здания монтируется горизонтальный молниеприемник из стального оцинкованного (медного) прутка. Возвышающиеся над кровлей дымовые трубы оборудуются стержневыми молниеприемниками. От молниеприемников организуются опуски по фасаду через 20 метров по периметру здания. В земле монтируется горизонтальный контур заземления из стальной оцинкованной (медной) полосы с усилением вертикальными заземлителями в точках опусков токоотводов. Для вертикальных заземлителей используются стальные стержни h=3,0(м) с различными видами антикоррозийных покрытиий. Для защиты от импульсных перенапряжений рекомендуем установить щит защиты от импульсных перенапряжений ЩЗИП (в расчете не учтен).
Окончательная стоимость монтажных работ определяется на основании проектных решений в каждом конкретном случае.
Монтаж заземления
|
от 30 000 р.
|
Монтаж молниезащиты
|
от 46 000 р.
|
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.
|
Заказать услугу
|
