Держатели для мачт и молниеприемников

Инженер-проектировщик при описании конфигурации системы молниезащиты, составлении спецификации и схемы монтажа руководствуется данными о регионе установки, пожароопасности здания, конструкции и характеристиках кровли и фасада. Поэтому для надежной фиксации проводников на поверхности сооружения разработано множество разнотипных креплений.

Как применять держатель молниеприемника

На плоской кровле круг высотой 1-2 метра удерживает основание диаметром 345 мм и весом 20 кг из морозостойкого бетона с защитным покрытием. Можно купить аналог квадратной формы. И тот, и другой держатель молниеприемника предполагает размещение резьбы стержня М16 и зажима для токоотвода в отверстиях сверху. Для штырей длиной 3-4 м с секцией-стабилизатором предназначены в два раза более тяжелые бетонные изделия размером 500 мм. Ту же функцию выполняет небольшая стальная подставка с цинковым покрытием и четырьмя отверстиями для крепежа.

Фиксация на вертикальной поверхности и кровельных элементах

Стальной оцинкованный держатель для молниеприемника кровельный располагают на простом коньке. Две нижние пластины огибают угол 80 градусов, а на соединяющую их прямую сверху вкручивается стержень от 1 до 2 м. На круглом коньке его же фиксирует похожая модель на двух полукруглых скобах. Закрепление диаметра 1,6-2 см параллельно вертикали осуществляют с помощью стенового держателя-зажима. Двухболтовой зажим совмещен со шпилькой от 10 до 40 см с дюбелем.

Чем один держатель мачты отличается от другого

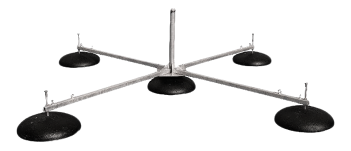

Держатель мачты позволяет закрепить ее на крыше, фасаде или земле. Чем выше молниеотвод, тем сложнее обеспечить его устойчивость, что отражает и цена финального решения. На плоской кровле используют треногу или четырехногу, укомплектованную бетонными опорами-основаниями. Тренога, а также длинная стальная подставка, нужны для мачты 5-7 м. Четырехнога рассчитана на 8-10-метровый аналог. Основание-квадрат под плитку устанавливается в грунт и удерживает до 12 м.

Закрепление на стене

Настенный держатель молниеприемной мачты до 5 метров крепится на плоскую пластину с 4 отверстиями. Разные модели вмещают круг 20 или 40 мм и удерживают его на расстоянии 10 или 50 см от стены.
